威联通网络存储 ES1686dc

最高可擴充至 512 GB


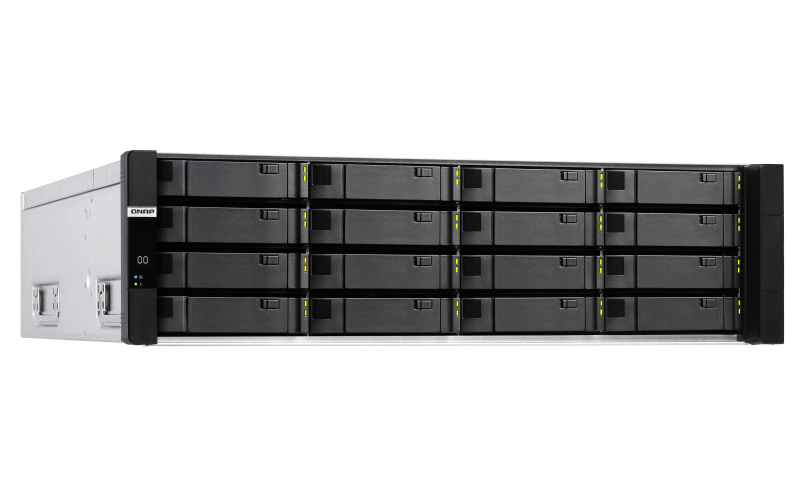

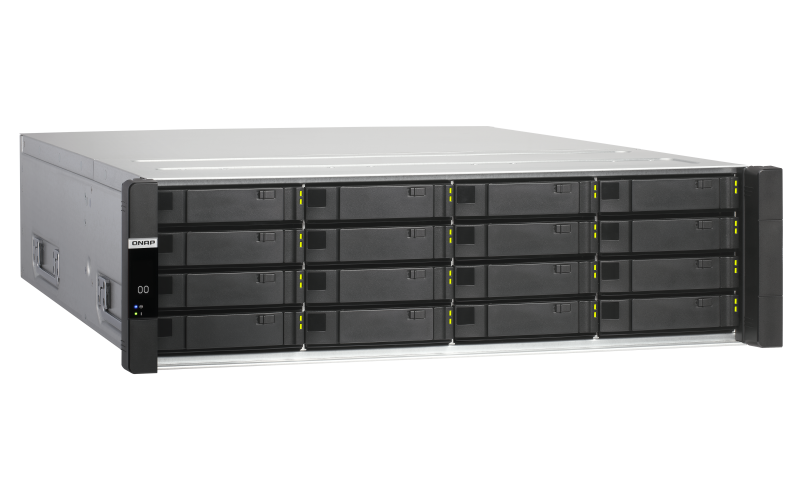

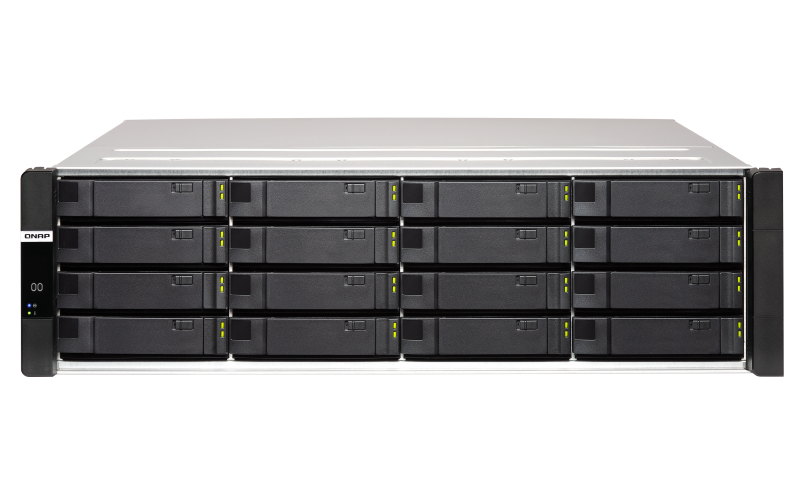

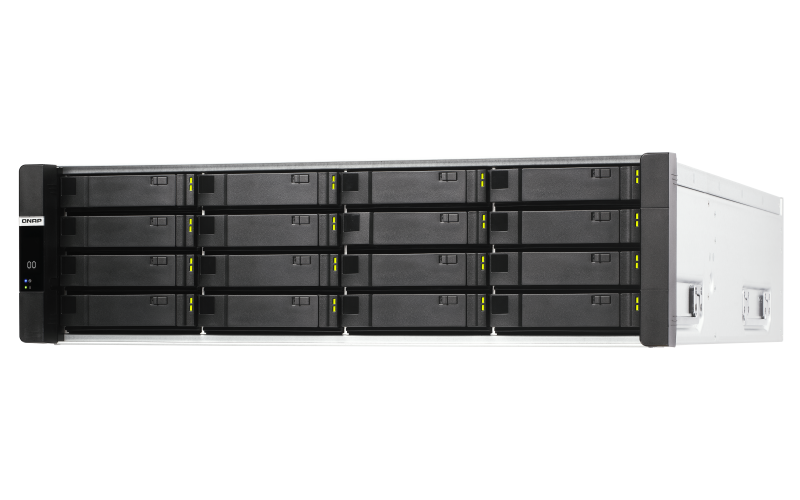

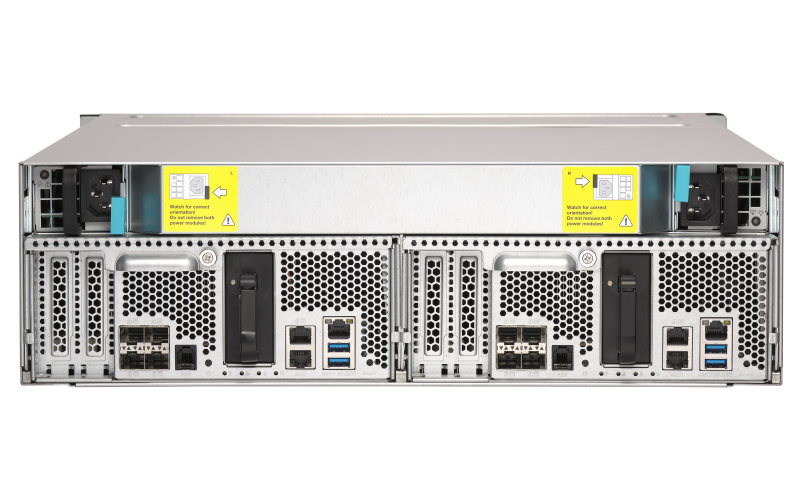

ES1686dc

新一代 Enterprise ZFS NAS：提供高速、不中斷、高可用性的儲存服務

  • intel-xeon_E

  • citrix-ready

  • vm-ready

  • windows_2016

  • veeam_ready

  • openstack

新一代企業級高可用性 (High-Availability) ES1686dc Enterprise ZFS NAS 配備 Intel® Xeon® D 雙主動式控制器 (Dual active-active) 備援架構，DDR4 ECC 記憶體最高可擴充至 512 GB，支援 SAS 12Gb/s 高速資料傳輸介面，並採用結合邏輯磁碟管理功能的 ZFS 檔案系統。ES1686dc 更搭載最新 QES 2.1.0 作業系統，支援近乎無限的快照 (Snapshot)、遠端快照同步 (SnapSync)、區塊層級資料重複刪除和即時資料壓縮等進階功能。無論是高可用性檔案伺服器、虛擬伺服器、桌面虛擬化、中型資料庫、線上視訊串流、數位監控儲存，以及高效檔案備份及異地備援等企業需求，ES1686dc 皆能完美勝任，發揮穩健性能與運行無虞的高可用性。

  • Intel® Xeon® D 雙控備援設計，無懼單點故障，提供高可靠與高可用性儲存方案。

  • 具備 BBU 電池資料保護的 DRAM 寫入快取及 Flash 讀取加速，提供超高隨機寫入效能。

  • PCIe 擴充多元應用，可安裝 40GbE / 25GbE / 10GbE 網卡增添應用效能。

  • 內建四個 10GbE SFP+ 網路埠，大頻寬加速虛擬化應用、大檔分享，與密集資料傳輸。

  • 近乎無限的快照與 SnapSync 快照同步，協助企業在最短時間內建立復原計劃。

  • 完善的 VMware® vSphere® 6.5、Windows Server® 2016 及 Citrix® XenServer® 7.0 虛擬化儲存應用，並支援 OpenStack® 區塊儲存。


型號選擇

  • ES1686dc-2142IT-128G

  1. Intel® Xeon® D-2142IT 八核心 16 執行緒 1.9 GHz 處理器 (最大超頻 3.0 GHz)，128 GB DDR4 ECC 記憶體 (單邊控制器 64 GB)


  • ES1686dc-2142IT-96G

  1. Intel® Xeon® D-2142IT 八核心 16 執行緒 1.9 GHz 處理器 (最大超頻 3.0 GHz)，96 GB DDR4 ECC 記憶體 (單邊控制器 48 GB)



  • ES1686dc-2142IT-64G

  1. Intel® Xeon® D-2123IT 四核心 8 執行緒 2.2 GHz 處理器 (最大超頻 3.0 GHz)，64 GB DDR4 ECC 記憶體 (單邊控制器 32 GB)


Active-Active 兼顧儲存性能與高可用性

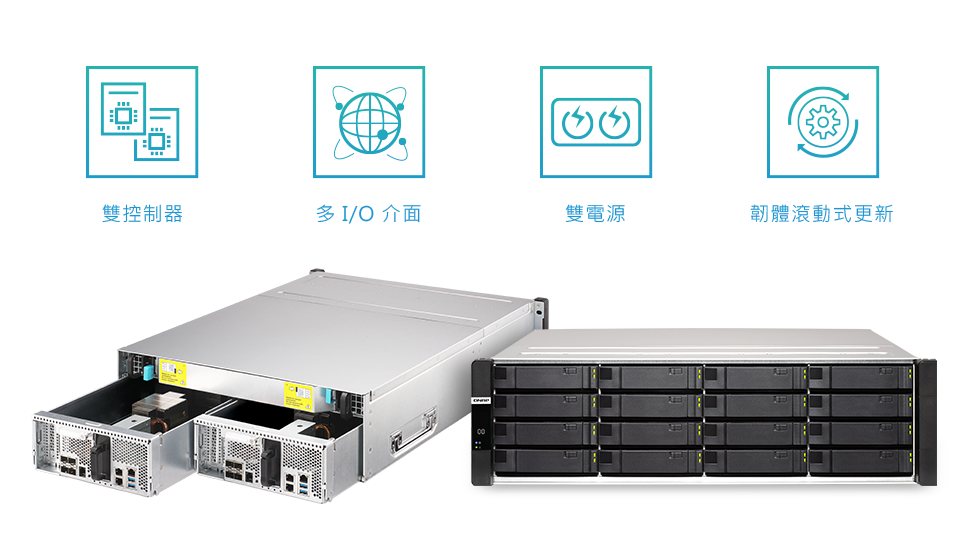

雙主動式控制器 (Active-Active) 儲存系統架構，其兩個控制器可同時提供服務。有別於只有單一控制器活動的單端備援 (Active-Standby) 架構，雙主動式架構沒有運算資源閒置的缺點。為能完整發揮 ES1686dc 雙主動控制器架構優點，建議使用者可建立多個儲存池，並將儲存池均勻分配在兩台控制器，如此一來便更能發揮雙主動控制器架構負載平衡的優點。

  • Active-Standby 單端備援架構

    一套高可用系統，卻須花費兩倍的系統和硬碟成本。資料負載也僅在 Active 的系統上處理，造成系統負載不均衡。除了有斷電資料遺失風險，網路斷線也會讓高可用的架構失效。

  • Active-Active 雙主動式控制器架構

    毋須花雙倍的成本買兩套系統，ES1686dc 兩個控制器都可以提供資料存取的服務，且具有斷電資料保護的 C2F (Copy-To-Flash) 和雙路徑 SAS 介面。除了不浪費寶貴的運算資源，也可透過 SMB、NFS、iSCSI 等通訊協定，提供高速、高可用性的儲存服務。

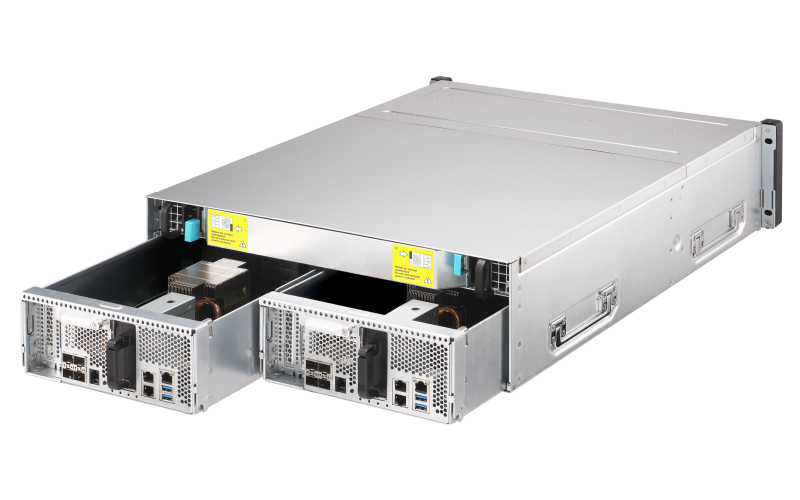

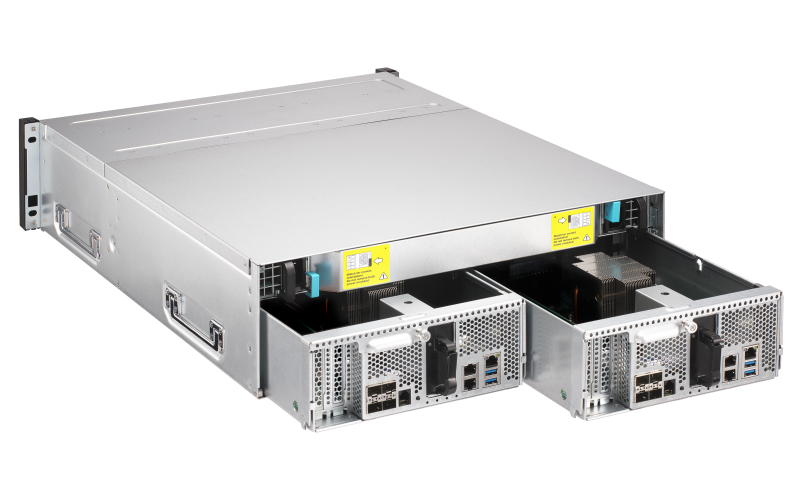

Intel® Xeon® D 雙控架構，展現近乎不停機的高可用服務

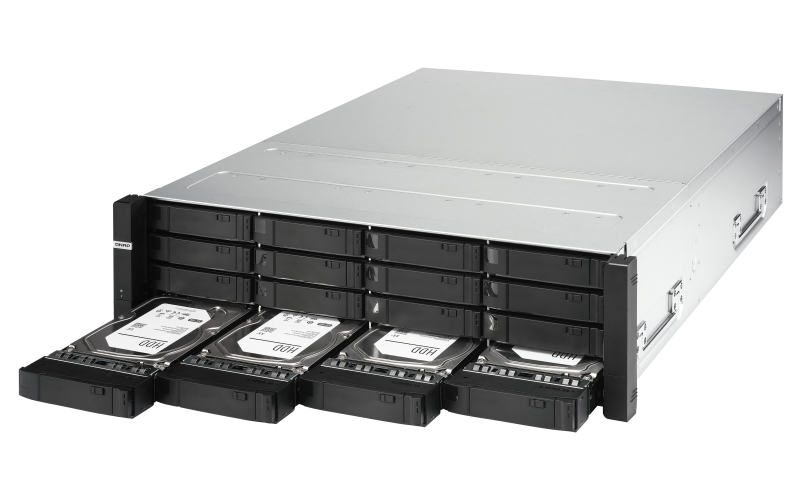

專為資料中心打造的 ES1686dc 搭載兩組高效能 Intel® Xeon® D 處理器，支援雙主動式控制器 (Dual active-active)，當其中一個控制器故障，另一台控制器可即時、自動接管故障控制器所有工作；搭配備援式熱抽換元件 (包含控制器、風扇、電源供應器、硬碟) 以及控制器具有故障移轉 (Failover) / 故障回復 (Failback) 的功能，提供企業不停機的高可用性。ES1686dc 與 JBOD 儲存擴充設備 (EJ1600 v2) 亦支援 Mini-SAS 雙通道 (Dual Path) 備援設計的雙迴路架構，即便其中一條 JBOD 纜線受損，系統也能正常維運。ES1686dc 的多重防護機制，幫助企業度過每一個關鍵時刻。

讀寫兼備的多層快取：高達 512 GB 主記憶體，搭配 SSD 讀取 / 記憶體 ZIL 寫入快取

ES1686dc 同時支援主記憶體讀取快取 (L1 ARC)、SSD 讀取快取 (L2 ARC)，以及記憶體寫入快取 (ZFS Intent Log)，滿足不同企業應用的效能需求。



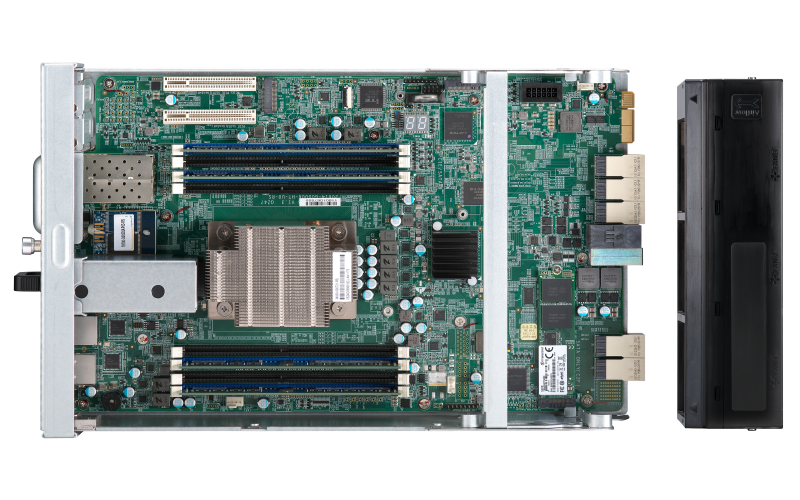

  • 記憶體可擴充至 512 GB

    單邊控制器共提供 8 條 RDIMM 插槽，讓記憶體容量可擴充高達 512 GB。

    註：系統將保留 8GB 記憶體作為寫入快取使用。

  • C2F 實現資料寫入零風險

    系統記憶體配有備援電池單元 (BBU) 保護，搭配 Copy To Flash (C2F) 快取埠可確保記憶體中的資料與 ZFS Intent Log (ZIL) 在系統斷電時能保留並且在復電後回復，避免資料損毀。

    註：為保障資料寫入安全，建議一年更換一次 BBU。QNAP 提供 BBU 免費保固一年。



PCIe 彈性擴充，立即升級 40GbE 疾速體驗

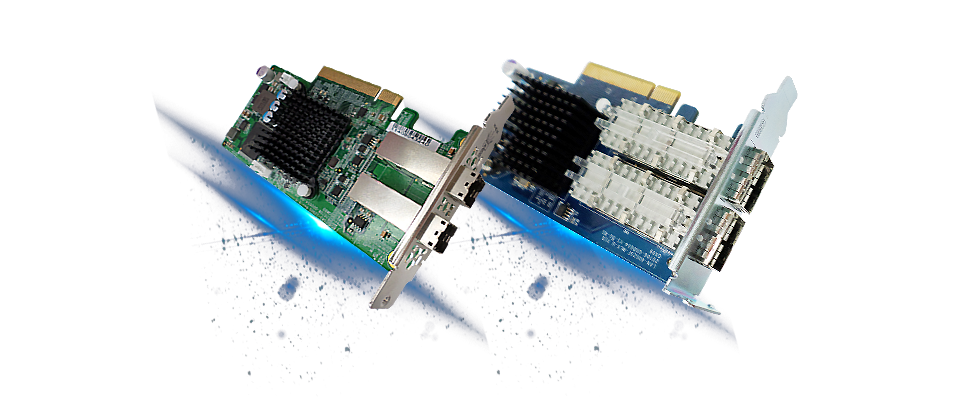

ES1686dc 具備 2 個由 CPU 引出的 PCIe Gen3 x8 擴充槽，可依您的需求彈性配置 10GbE / 40GbE 網卡，滿足虛擬化應用、串流視訊，及高頻寬商業服務的高速網路需求；安裝 Mellanox® SmartNIC 網路擴充卡還可支援 iSER 卸載能力。亦可安裝 SAS 擴充卡 (SAS-12G2E) 來串接高達 7 台支援 16 顆硬碟的 EJ1600 v2 儲存擴充設備，以 48Gb/s 高速資料傳輸效能，不停機即可線上擴充總儲存空間達 1 PB 以上。





ES1686dc-2142IT-128G            ES1686dc-2142IT-96G       ES1686dc-2142IT-64G

下载产品规格书-128G                                 下载产品规格书-96G                          下载产品规格书-64G

處理器每一控制器 Intel® Xeon® D-2142IT 八核心 1.90 GHz 處理器 (最高達 3.0 GHz)
處理器架構64 位元 x86
浮點運算支持
加密引擎 (AES-NI)
系統記憶體每一控制器：64 GB RDIMM DDR4 ECC (4 x 16 GB)
最大記憶體512 GB (8 x 64 GB)
記憶體插槽8 個 R-DIMM/LR-DIMM DDR4
重要：您每次只能使用一種雙行記憶體模組 (DIMM)。請勿以 RDIMM（寄存式雙列直插式記憶體模組）搭配 LRDIMM（低負載雙列直插式記憶體模組）記憶體。
快閃記憶體4 GB（雙啟動作業系統防護）
硬碟插槽數16 個 3.5 吋
SAS 12Gb/s，向下相容至 SAS 6Gb/s
支援硬碟類型3.5 吋插槽：
3.5 吋 SAS/SATA 硬碟
2.5 吋 SAS/SATA 硬碟
2.5 吋 SAS/SATA 固態硬碟
QDA-SA 轉接器是專為 QNAP Enterprise ZFS NAS 設計，讓 SATA 6Gbps 硬碟能在 3.5 吋 SAS 硬碟插槽使用
熱插拔支援支持
固態硬碟快取加速支援
Read cache only
Copy To Flash (C2F) 快取埠每一控制器：1 個 (64GB)
Gigabit 乙太網路埠 (RJ45)每一控制器：3 個 (一個供遠端管理)
10 Gigabit 乙太網路埠每一控制器：4 個 10GbE SFP+
巨幀封包支持
PCIe 擴充槽2
插槽 1：PCIe Gen 3 x8 (CPU)
插槽 2：PCIe Gen 3 x8 (CPU)
USB 3.2 Gen 1 port每一控制器：2 個
機型3U 機架式
LED 指示燈系統電源 LED (綠色)：開/關
系統狀態 (綠色/橘色)：運作中、系統錯誤、低電源、降級 RAID 模式、記憶體失敗、風扇/電源供應失敗、系統/硬碟過熱、儲存池達到臨界值、系統執行接收、電源供應器拔除
LCD 狀態顯示 (二位數字)：JBOD 連線狀態
按鈕電源、系統重置
尺寸 (高x寬x深)132 × 483.05 × 630.62 mm
重量 (淨重)25.83 kg
重量 (毛重)32.69 kg
工作溫度0 - 40 °C (32°F - 104°F)
相對濕度5~95% RH (不凝結)，濕球：27˚C (80.6˚F)
電源供應器備援 / 熱抽換電源 Vin：90~264VAC；770W
耗電量：運作模式，典型值500.87 W
風扇熱抽換風扇模組 (60*60*38mm；16000RPM/12v/2.8A x 3)
噪音值55.8 db(A)
系統警示蜂鳴器
同時連線 (CIFS) 數目上限1500
安全認證FCC Class A (限美國)
CE Mark (EN55022 Class A，EN55024)
EN60950
BSMI
VCCI
CB
LVD1
注意：請僅使用 QNAP 記憶體模組來維持系統的效能與穩定性。若 NAS 裝置有多個記憶體模組，請使用相同規格的 QNAP 模組。
警告：使用不支援的模組可能會降低效能、造成錯誤，或使作業系統無法啟動。
* 噪音值測試環境：
參考標準: ISO 7779 ; 依 Bay 數裝載最多數量硬碟 ; 以 Bystander Position 測量 ; 取機器運行中前方一米處平均數據
威聯通科技得保留隨時修改的權利，恕不另行通知。


Operating System

QES

High Availability

  1. Active-Active dual controller for NAS

  2. Active-Active dual controller for JBOD expander

  3. MPIO for iSCSI high availability

  4. Firmware update without interrupting service

Show more...
Supported Client OS

  1. Windows 7 (32/64-bit), Windows 8 (32/64-bit), Windows 10 (32/64-bit), Windows Server 2008 R2/2012/2012R2/2016

  2. Apple Mac OS X

  3. Linux & UNIX

Supported Browsers

  1. Google Chrome

  2. Microsoft Internet Explorer

  3. Mozilla Firefox

  4. Apple Safari

Multilingual Support

Chinese (Traditional & Simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, Turkish

File System

ZFS

Networking

  1. TCP/IP (IPv4 & IPv6)

  2. 10 Gigabit NICs with jumbo frame (LACP, Load Balance, Failover, Round Robin)

  3. Service binding based on network interfaces

  4. Protocols: CIFS/SMB2/SMB3, NFS v3/NFS v4, FTP, FTPS, TFTP, HTTP, HTTPS, SSH, iSCSI, SNMP, SMTP, and SMSC

Show more...
Security

  1. Network access protection with auto-blocking: SSH, HTTP(S), FTP, CIFS/SMB

  2. CIFS/SMB host access control for shared folders

  3. FIPS 140-2 validated AES 256-bit volume-based and shared folder data encryption

  4. Importable SSL certificates

Show more...
Storage Management

  1. Storage space utilization monitoring

  2. Storage pool with RAID 0, 1, 5, 6, 10, 50, 60, RAID TP, triple Mirror

  3. Global hot spare

  4. SSD read cache (by QDA-SA2-4PCS adaptor with 2.5" SATA SSD, or using SAS SSD)
    * It doesn't support the QM2 adaptor.

Show more...
Thirty Party Plug-ins

  1. SMI-S Provider

  2. vSphere Web Client Plugin

  3. VAAI Plug-in: NFS

  4. VMware Storage Replication Adapter (SRA)

Show more...
Power Management

  1. Wake on LAN

  2. Automatic power on after power recovery

  3. Network UPS support with SNMP management

Access Right Management

  1. Batch users creation

  2. Import/Export users

  3. User quota management

  4. Local user access control for CIFS/SMB and FTP

Domain Authentication Integration

  1. Microsoft Active Directory support

  2. LDAP client

  3. Domain users login via CIFS/SMB, FTP

Administration

  1. Multi-window, multi-tasking based system management

  2. Movable Icons and personalized desktop

  3. Smart toolbar and dashboard for neat system status display

  4. Smart fan Control

Show more...
File Server

  1. Shared folder for CIFS/SMB, NFS and FTP

  2. File sharing across Windows, Mac, and Linux/UNIX

  3. Windows ACL

FTP Server

  1. FTP over SSL/TLS (Explicit)

  2. FXP support

  3. Passive ftp port range control

Backup Station

  1. Remote replication server over Rsync

  2. Remote replication server over SnapSync

  3. Real-time or scheduled replication over SnapSync

  4. Compression and Dedupication over SnapSync

Show more...
PC Utilities

  1. Qfinder Pro: Windows, Mac, Linux

  2. myQNAPcloud Connect: Windows

  3. Snapshot agent for Windows VSS and VMware

  4. Qutil (MPIO command line tool for QES)


ES1686dc

ES1686dc

乙太網路線纜 (1GbE) x6

乙太網路線纜 (1GbE) x6

電源線 x 2

電源線 x 2

十字螺絲 x 64 (適合 3.5 吋硬碟)

十字螺絲 x 64 (適合 3.5 吋硬碟)

十字螺絲 x 64 (適合 2.5 吋硬碟)

十字螺絲 x 64 (適合 2.5 吋硬碟)

E02 系列機殼專用滑軌模組，最大負載 57 公斤: RAIL-E02

E02 系列機殼專用滑軌模組，最大負載 57 公斤: RAIL-E02

管理連接線 (RJ11 轉 RS-232) x 1

管理連接線 (RJ11 轉 RS-232) x 1

NVRAM 寫入快取模組斷電備援電池模組 x 2

NVRAM 寫入快取模組斷電備援電池模組 x 2

快速安裝手冊 (QIG)

快速安裝手冊 (QIG)
