QNA-T310G1S

接至 10GbE 网络环境

购买


Thunderbolt 3 对 10GbE 网络转换器 (QNA 系列)

透过 Thunderbolt™ 3 埠转换 10GbE 高速以太网络


  • mac

  • thunderbolt

QNAP QNA 系列 Thunderbolt™ 3 对 10GbE 网络转换器,可让具备 Thunderbolt™ 3 type-C 端口的 Mac® 或 Windows® 计算机轻松连接 10GbE 高速以太网络,让无网络端口的计算机装置亦可轻松连网。当然,也可用于 QNAP Thunderbolt™ 3 NAS 再增添一端口 10GbE 网络。有了便利可携的 QNA 系列转换器,您可轻易地在 Thunderbolt™ 3 计算机及其他 10GbE 装置或 NAS 之间建立高速连网环境,享受更快捷的大文件传输速度,以流畅的协作工作流,大幅提升工作效率。

注:
● Windows® 装置:搭配 QNA-T310G1T 需先下载 Marvell AQtion AQC107 驱动程序;搭配 QNA-T310G1S 需先下载 Marvell AQtion AQC100; Aquantia® 驱动程序以启用 QNA 系列转换器。驱动程序下载
● Mac® 装置:需更新至 macOS 10.13.3 (或更新版本) 以启用 QNA 系列转换器。
● Linux 装置:支持 Linux 核心 3.10、3.12、3.2、4.2、4.4 版本。搭配 QNA-T310G1T 需先下载 Marvell AQtion AQC107 驱动程序;搭配 QNA-T310G1S 需先下载 Marvell AQtion AQC100; Aquantia® 驱动程序。 驱动程序下载
● QNAP Thunderbolt™ 3 NAS:需安裝 QTS 4.3.6 (或更新版本)。


让您的 Mac 共享 10GbE 网络资源,效能飞快

配备 Thunderbolt™ 3 的 Mac® 或 Windows® 计算机透过 Thunderbolt™ 3 端口可直接高速存取档案,而透过 QNA 系列连接至 10GbE 网络环境,文件传输效能可达 1,069 MB/s。有了 Thunderbolt™ 3 及 10GbE 双网络,让工作团队效率快上加快!

请注意:
1. 当透过 Thunderbolt 2 转 Thunderbolt 3 转接头连接时,QNA 系列产品将无法运作。
2. 欲达理想传输效能,建议将您本地网络环境中所有装置的 Jumbo Frames 设定为 MTU 9000。如何设定 MTU。

File Transfer (1 x 10GbE)
Windows Download
1068 MB/s
Windows Upload
1069 MB/s
Mac File Transfer (1 x 10GbE)
Download
1042 MB/s
Upload
1045 MB/s
AJA System Test with MacBook Pro

测试于 QNAP 实验室,数据会因实际环境而有所不同。

10GbE 传输
测试环境:10GB file transfer from Thunderbolt 3 laptop to 10GbE NAS via QNA adapter and QSW switch.
服务器 NAS:TS-677, QTS 4.3.4, AMD Ryzen 5 2600, 3.40 GHz, 8GB RAM, RAID5, Samsung SSD 850 PRO 512GB x 6, LAN: QXG-10G1T
客户端 PC:MSI laptop, Windows 10, Intel Core i7-4770 3.40GHz, 32GB RAM, Thunderbolt 3, MTU 9000
MacBook Pro, macOS High Sierra version 10.13.5, Intel Core i7 2.9 GHz, 16GB RAM, Thunderbolt 3, MTU 9000

影音工作者都需要的 10GbE 高速网络传输

随着影像分辨率从 1080p 不断进化到 4K、8K 等更高画质,媒体工作者进行影像编辑制作时,经常面临存储空间与带宽不足的问题。有了 QNA 系列转换器,带宽问题将迎刃而解。此系列有两款型号:QNA-T310G1T 具备 Thunderbolt™ 3 埠转 10GbE NBASE-T 端口 (支援 10G / 5G / 2.5G / 1G / 100M 五速网络);QNA-T310G1S 具备 Thunderbolt™ 3 端口转 10GbE SFP+ 光纤端口,让您轻松为 Thunderbolt™ 3 设备增添 10GbE 连网能力。再搭配 QNAP 10GbE 交换器,即可为媒体工作室打造经济实惠的 10GbE 网络环境,享有 10GbE 高速文件传输带来的高生产力。

  • 优美外观

    QNA 系列具备优美金属色系外壳,搭配任何装置使用都合拍。

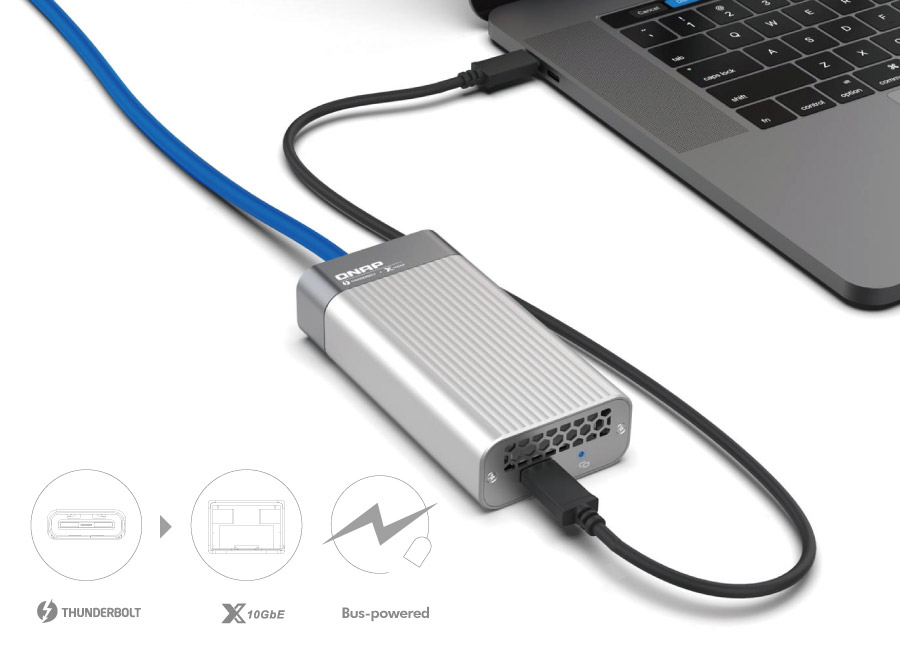

  • 轻薄可携

    QNA 系列无须额外接电,让您便利随身携带、随处使用。

  • 强效散热

    QNA 系列外壳上细密的沟槽可增加散热率,在高速传输状态下亦不烫手。

联机、安装,非常简单

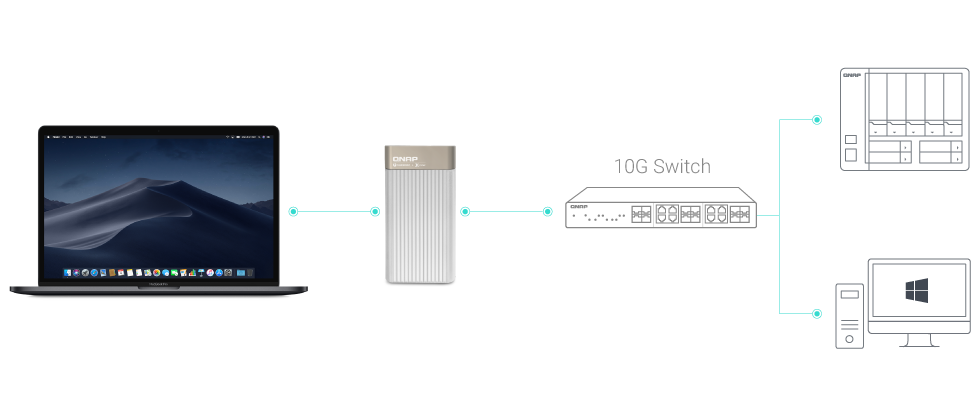

使用附赠的 Thunderbolt™ 3 线材连接 QNA 转换器与 Mac® 或 Windows® 计算机,再利用 10GbE 线材 (RJ45 Cat 5e / Cat 6a 或更新规格线材或者 SFP + DAC 线材) 将 QNA 转换器连接到支持 10GbE 网络端口的交换器、NAS 或其他设备。

型号选择

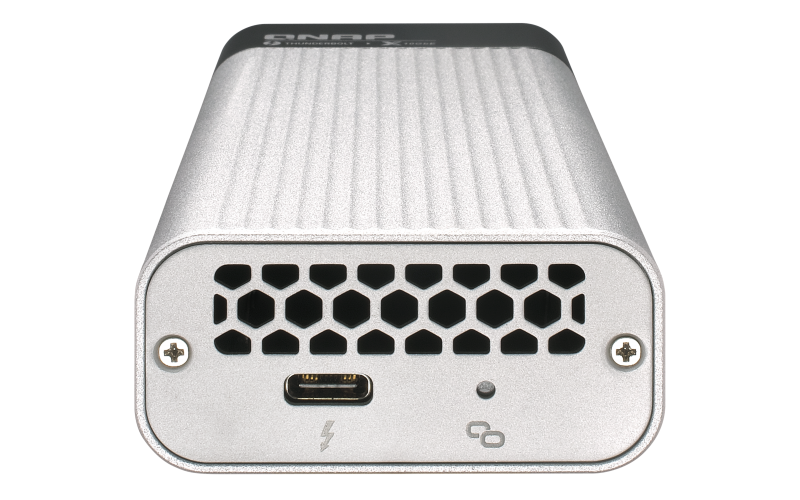

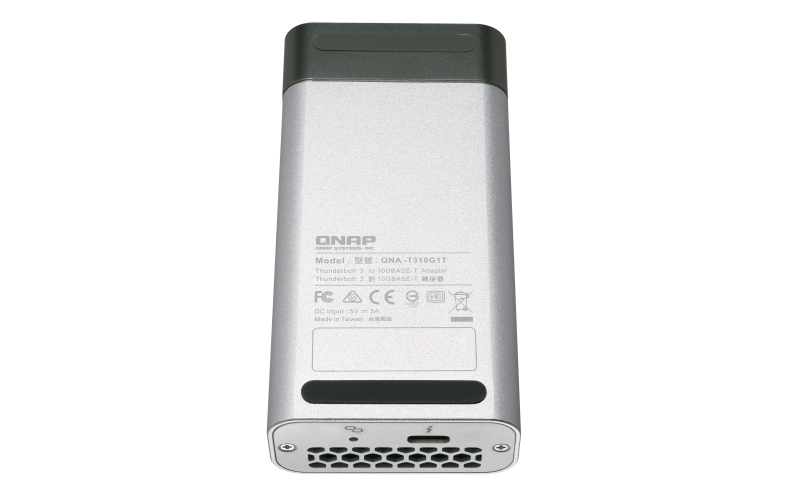

QNA-T310G1T网络控制器:AQC107S
传输接口:1 x Thunderbolt 3;1 x 10GbE/NBASE-T 埠
包装内容:QNA-T310G1T;0.5M Thunderbolt 3 传输线及使用手册
传输埠及线材:RJ-45 网络孔;建议使用 Cat 6a 线材

备注:
● Windows 装置:需先下载 Aquantia AQC107S 驱动程序以启用 QNA 系列转换器。驱动程序下载
● Mac 装置:需更新至 macOS 10.13.3 (或更新版本) 以启用 QNA 系列转换器。
● Linux 装置:支持 Linux 核心 3.10、3.12、3.2、4.2、4.4 版本。需先下载 Marvell AQtion AQC107 驱动程序。 驱动程序下载
● QNAP Thunderbolt™ 3 NAS:需安装 QTS 4.3.6 (或更新版本)。

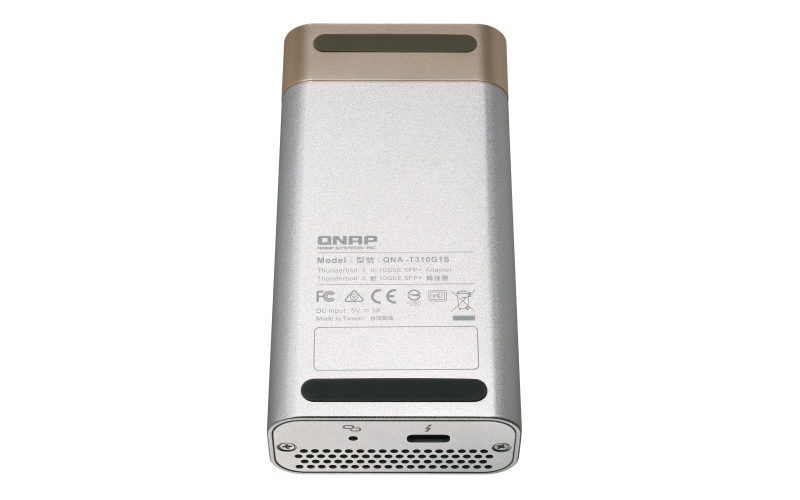

QNA-T310G1S控制器:AQC100S
传输接口:1 x Thunderbolt 3, 1 x 10GbE SFP+ 埠
包装内容:QNA-T310G1S;0.5M Thunderbolt 3 传输线及使用手册
传输埠及线材:SFP+ 光纤端口;建议使用 SFP+ DAC 线材

备注:
● Windows 装置:需先下载 Aquantia AQC100S 驱动程序以启用 QNA 系列转换器。驱动程序下载
● Mac 装置:需更新至 macOS 10.13.3 (或更新版本) 以启用 QNA 系列转换器。
● Linux 装置:支持 Linux 核心 3.10、3.12、3.2、4.2、4.4 版本。需先下载 Marvell AQtion AQC100; Aquantia® 驱动程序。 驱动程序下载
● QNAP Thunderbolt™ 3 NAS:需安装 QTS 4.3.6 (或更新版本)。

如何设定 MTU

Mac:打开 [系统偏好设定] → 至 [网络] → 选择 QNA Thunderbolt 网络 → 按 [进阶] → 至 [硬件] 选单 → 变更 [设定] 至 [手动] → 将 [MTU] 设定为 [9000]。

Windows:打开 [设定] → 至 [网络和因特网] → 按 [变更适配卡选项] → 鼠标右键按 [Thunderbolt 3 网络适配器],选择 [内容] → 按 [设定] → 至 [进阶] 选单 → 将 [超大型封包] 数值设定为 [9KB MTU]。

NAS:打开 [网络与虚拟交换器] → 至 [网络设定] > [网络适配器] → 选择可用的网络适配器,按  并选择 [设定] → 至 [IPv4] 选单 → 将 [巨帧封包] 数值设定为 9000。






QNA-T310G1T下载产品规格书


QNA-T310G1S下载产品规格书




界面单埠 Thunderbolt 3 转单埠 10GbE NBASE-T RJ-45
支持网络传输速度10Gbps; 5Gbps; 2.5Gbps; 1Gbps; 100Mbps
需求线材Thunderbolt 3: Thunderbolt 3 传输线
网络传输: CAT 5e, CAT 6, CAT 6A, CAT 7
* 随货附赠 0.5M Thunderbolt3 40Gb/s 线材 x 1
* 建议使用 CAT 6 以上线材以达 10GbE 传输
电源总线供电
系统需求 (Windows)Windows 7 (64-bit) / Windows 10 (64-bit)
* 需安装 Aquantia AQC107S 驱动程序
* 请确认您的计算机配备 Thunderbolt 3 端口
系统需求 (Mac)macOS 10.13.3 (或更新版本)
* 请确认您的计算机配备 Thunderbolt 3 端口
系统需求 (Linux)支持 Linux 核心 3.10、3.12、3.2、4.2、4.4 版本。需先下载 Marvell AQtion AQC107 驱动程序。 驱动程序下载
系统需求 (QNAP NAS)QNAP Thunderbolt 3 NAS (安装 QTS 4.3.6 或更新版本)
*不支持端口聚合 (Port Trunking)、DHCP 服务器、RADVD 服务器、静态路由 (Static Routing)
工作温度 & 相对湿度环境温度 35 度: 100M CAT 6A
环境温度 40 度: 50M CAT 6A
5~95% 非凝结环境
尺寸 (高 x 宽 x 深)27.6 x 56 x 112 mm
1.08 x 2.20 x 4.41 inch
重量净重: 0.19Kg, 毛重: 0.36Kg
LED 指示灯电源指示灯, 网络 Link/Act, 传输速度
包装内容QNA-T310G1T, 0.5M Thunderbolt 3 传输线 x 1, 安装手册
