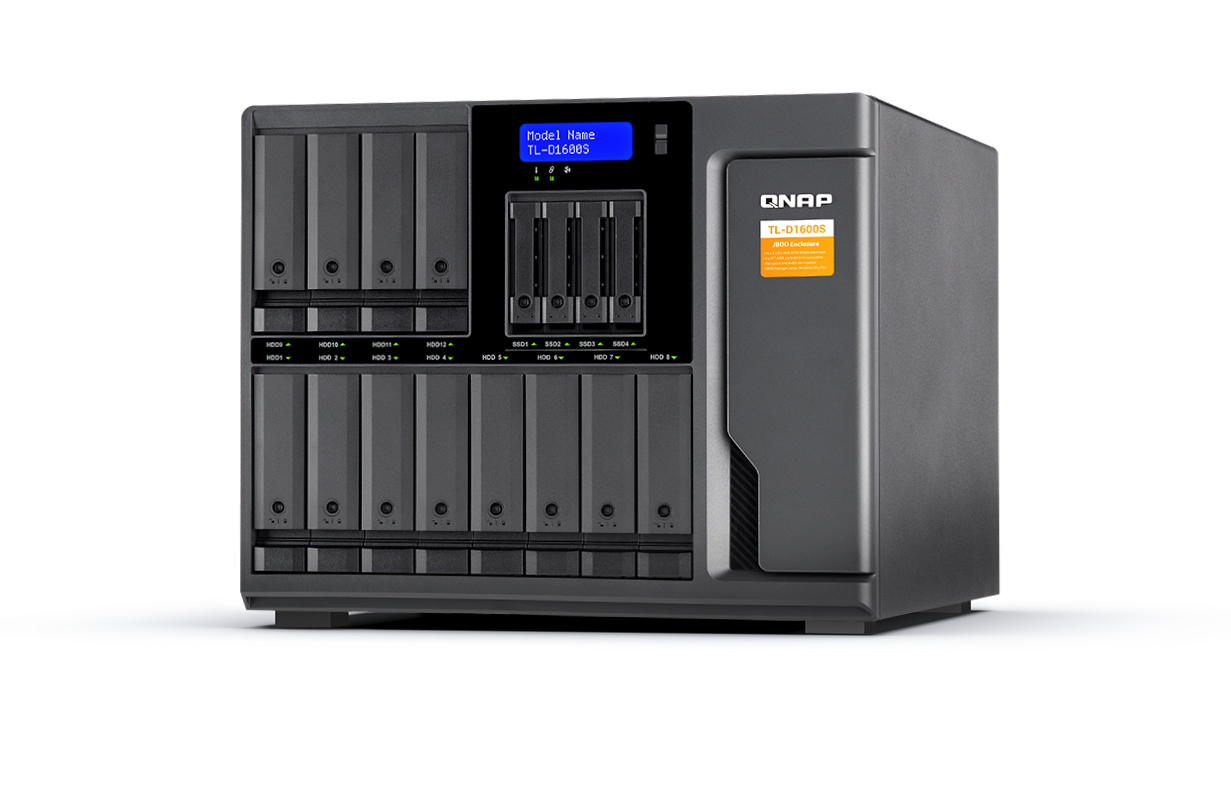

TL-D1600S
桌上型多通道 SATA 6Gb/s JBOD 效能存储扩充设备

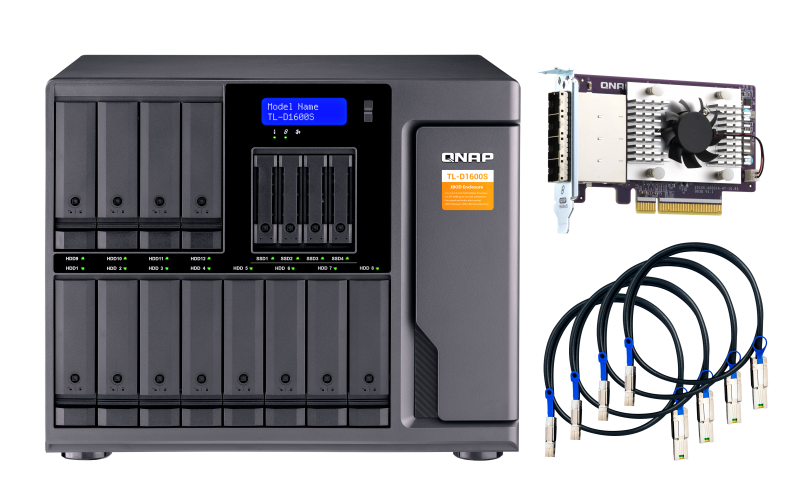

TL-D1600S JBOD 存储扩充设备提供您备份或扩充 QNAP NAS、Windows® 以及 Ubuntu® 计算机的新选择，其提供 12 个 3.5 吋/2.5 吋 SATA 6Gb/s 硬盘插槽，以及 4 个 2.5 吋 SATA 6Gb/s SSD 插槽，支持 3.5 英寸/2.5 英寸SATA 6Gb/s HDD 或 SSD，搭配内附的专属 QNAP QXP PCIe 多端口 SATA 扩充卡，即可透过高速 SFF-8088(或 SFF-8644)传输线连接 NAS 或计算机装置，不仅给您更有效的连续读写效能，还能让您享用更加效率及流畅的存储扩充及文件备份体验。

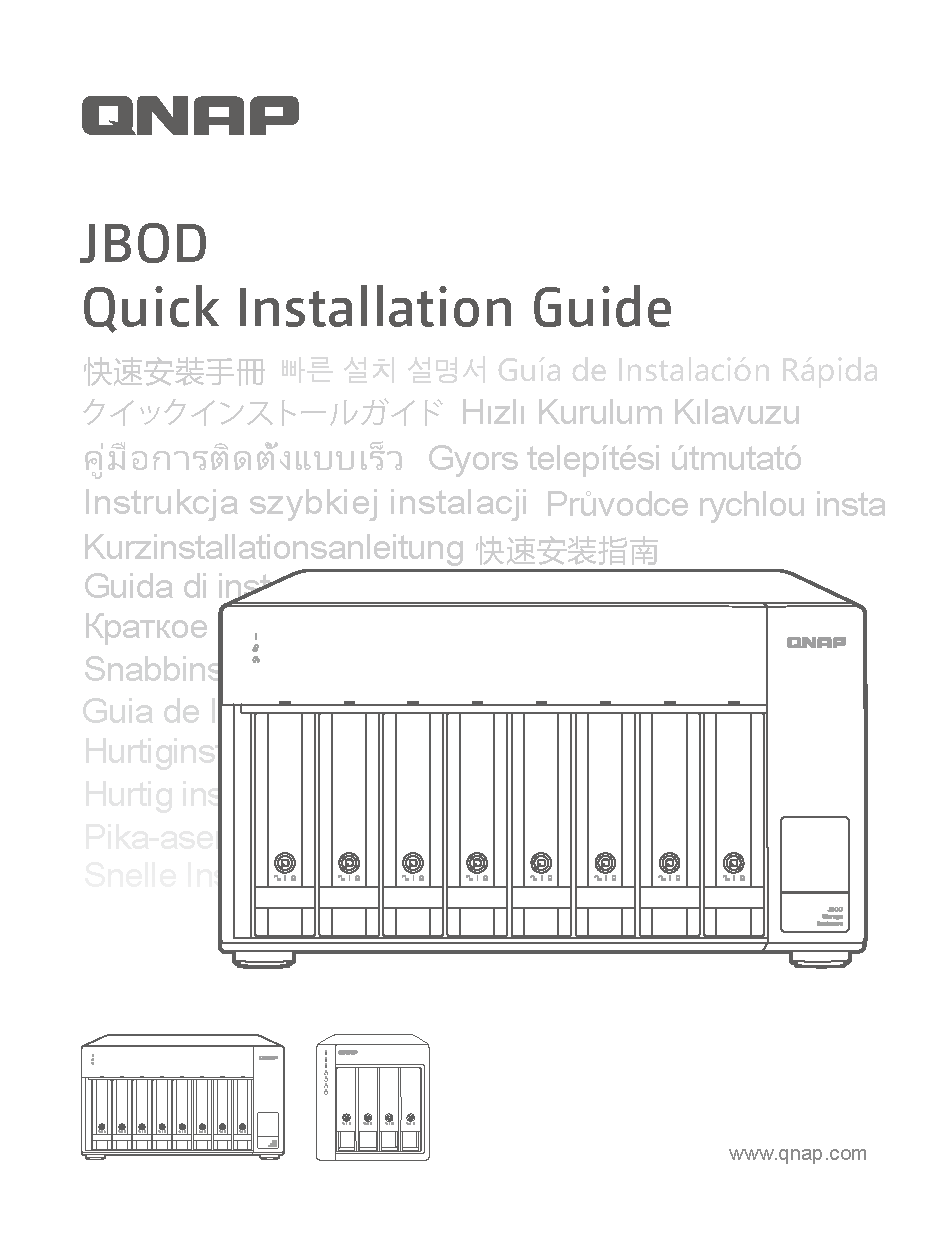

1. 请注意 TL-D1600S 的开关机固定程序，详情请见使用手册。
2. TL-D1600S 仅能作为独立的存储池或磁盘区，无法与 NAS 主机的存储池或磁盘区合并使用，且系统应用仅能安装于 NAS 本机。
3. TL-D1600S 仅支持 QTS 4.5.4(或以上) 及 QuTS hero h4.5.4 操作系统。
4. 因控制芯片的固件机制，当 TL-D1600S 连接到 Windows® 系统时，若磁盘槽位内无磁盘，此时将在空槽位上创建虚拟磁盘。
5. 当 TL-D1600S 连接到 Windows® 系统后，JBOD Manager 会对检测到的第一颗实体磁盘/虚拟磁盘采用轮询 (Polling) 的方式来监视 JBOD 状态 (实体磁盘优先)。
6. 非 Windows Server 版本的单个卷限制为 63TB。因此，当连接 QNAP存储扩展产品时，也会受到相同的限制。若需大于63TB容量，建议改用 Windows Server 操作系统。

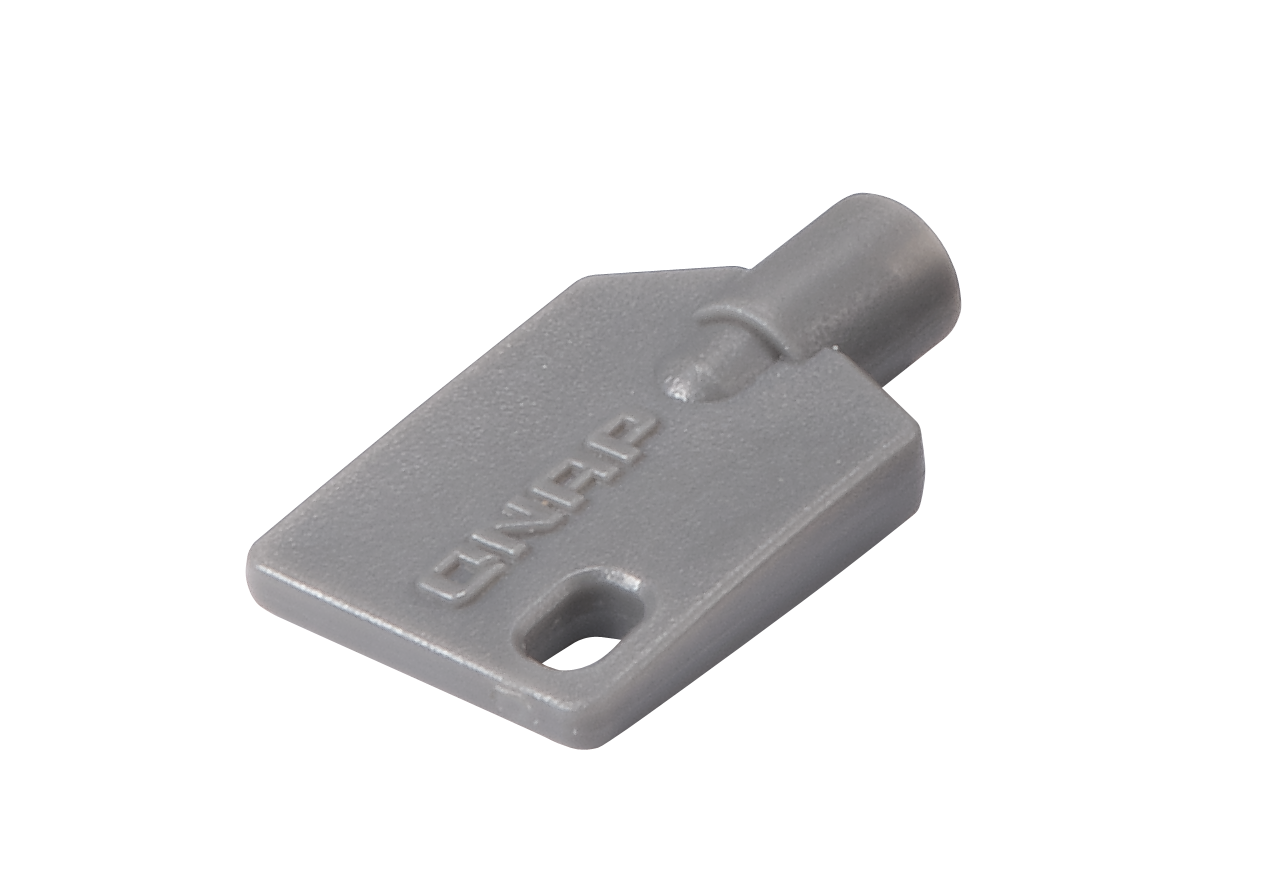

可锁式硬盘槽
可锁式硬盘槽，透过钥匙直接上锁，可避免硬盘被擅自拔除，有效保护数据安全。
高速传输
透过 SFF-8088 (或 SFF-8644)高速连接线，每条线材支持 4 个 SATA 6Gb/s 通道(共 24Gb/s)，多线讯号同时传输，效率更胜 eSATA 与 USB 传输。
灵活管理存储空间
QNAP NAS 与 PC 皆可透过专属软件进行存储管理、设定与查看信息。

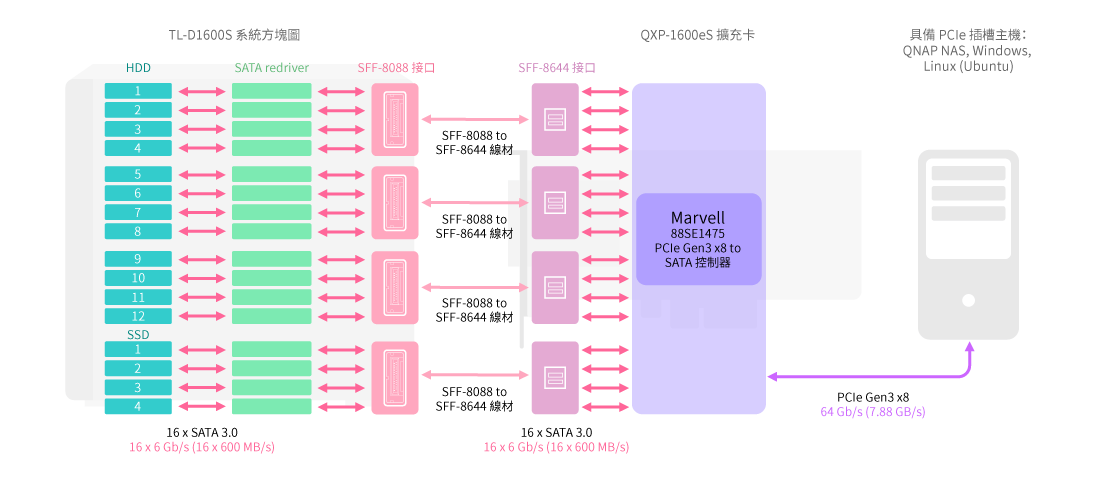

TL SATA JBOD 展现更佳传输效能

TL SATA JBOD 扩充柜支持多通道 SATA 6Gb/s 传输，且一个 SATA 通道直接对应一个 SATA 硬盘，专属一对一高速通道让 TL SATA JBOD 展现更佳传输效能。

备注: 各 SFF 端口对应的硬盘顺序：SFF 端口 1 对应 HDD 1-4，SFF 端口 2 对应 HDD 5-8, SFF 端口 3 对应 HDD 9-12，SFF 端口 4 对应 SSD 1-4 。

专属软件功能，存储空间管理一次到位

QNAP NAS 用户可透过 QTS / QuTS hero Storage & Snapshots (存储与快照总管) 为 TL-D1600S 进行设定和存储管理。Windows® 及 Ubuntu® 使用者也可利用专属的应用工具 QNAP JBOD Manager 来查看或设定 TL-D1600S 的存储空间。

知道更多：QTS 存储与快照总管、QNAP JBOD Manager

将 TL-D1600S 连接至 QNAP NAS，并透过 QTS / QuTS hero Storage & Snapshots Manager 轻松管理，例如：设定独立的 RAID 群组、建立存储池与启用快照等，弹性扩充 NAS 存储空间，容纳爆量的数据或文件备份使用。
Windows® 及 Ubuntu® 用户在计算机上安装 QNAP JBOD Manager，便能透过直觉易用的操作接口，快速检视 JBOD 的健康情况、检视系统风扇转速、随时查看及更新新版韧体，精准掌握 TL-D1600S 的运作状态。

您需要知道的事

您可以透过 SFF-8088 (或 SFF-8644)高速连接线搭配 QXP 扩充卡将TL-D1600S连接至 Windows® 及 Ubuntu® 装置上扩充容量，并可以透过装置内建的磁盘管理程序建立 RAID 磁盘阵列。

备注：
1. QXP系列扩充卡不支持 Mac Pro，请勿使用在 Mac Pro 上。
2. 如果您的主机安装 QXP 扩充卡时造成开机异常，请向您的主机制造商确认是否有新版 BIOS 可更新，或是请尝试关闭 BIOS 内的 PCIe 卡开机功能或外接显卡选项。
3. 于 2022 年2月之前生产的 TL-D1600S，内附 QXP-1600eS SATA 扩充卡，此卡需安装驱动程序才可于 Windows/Ubuntu 上使用。QXP-1600eS Ubuntu 驱动程序目前仅支持 Ubuntu 18.04.2/20.04.3 LTS (Kernel 3.10 ~ 5.4.0) ，需至下载中心安装驱动程序。

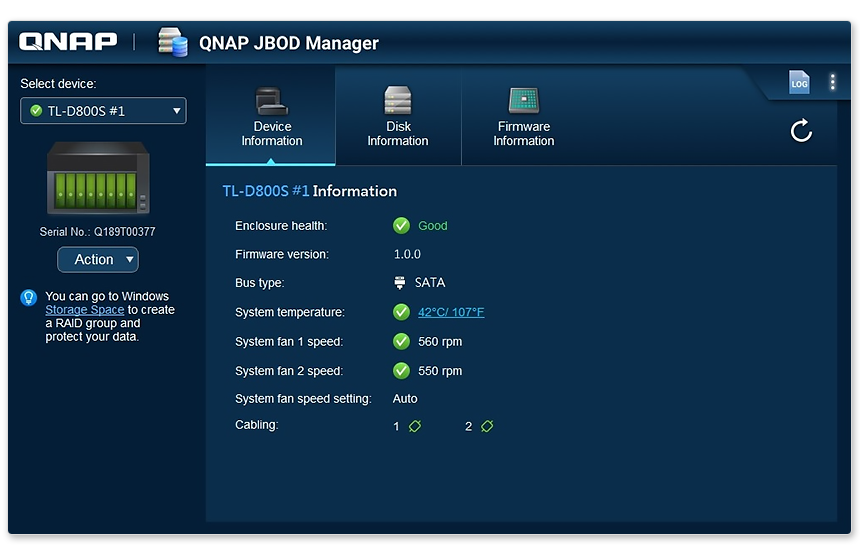

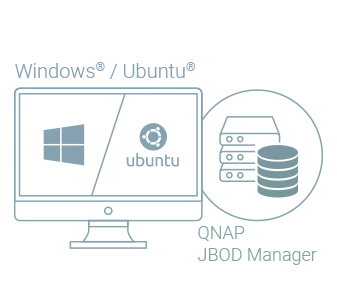

PC 与服务器用户专属磁盘监控工具 - QNAP JBOD Manager

Windows® 及 Ubuntu® 使用者可利用 QNAP JBOD Manager 来监控或设定 TL-D1600S 的状态，包含：查看装置健康情况、检视系统风扇转速、随时查看及更新新版韧体、设定装置的温度临界值，还可以设定客制化装置名称及侦测 JBOD 联机状态，系统会记录装置内的所有事件，当异常状态发生时，将实时提供桌面讯息通知，让您立即掌握状况！

知道更多：QNAP JBOD Manager

备注：
1. 不同的 Windows 操作系统及版本需在不同的位置建立软件 RAID 以进行数据保护，请参考下方信息：
  • Windows 8/10/11 用户可至［Windows 存储空间］中建立。
  • Windows Server 2012 R2 (或之后版本) 用户可至［服务器管理员］中建立。
  • Ubuntu 用户需手动设置 mdadm 指令建立软件 RAID。
  • 不支持 macOS。

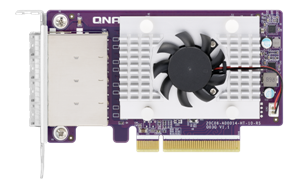

搭配专用 QXP 扩充卡，简单安装、弹性扩充

使用 TL-D1600S 存储扩充设备，您需搭配专属的 QXP 扩充卡。将其安装于 QNAP NAS、Windows® 或 Ubuntu® 计算机的 PCIe 扩展槽，再透过 SFF-8088 (或SFF-8644) 传输线与 TL-D1600S 串接，弹性扩充存储容量，即插即用，简易又弹性。

TL-D1600S 下载产品规格表

JBOD 连接接口	SATA
硬盘插槽数	12 x 3.5英寸 + 4 x 2.5英寸系统不带硬盘出货。有关硬盘兼容性列表，请访问 https://www.qnap.com.cn/compatibility/
支持硬盘类型	3.5英寸托架： 3.5英寸 SATA 6Gb/s, 3Gb/s硬盘 2.5英寸 SATA 6Gb/s, 3Gb/s固态硬盘 2.5英寸托架： 2.5英寸 SATA 6Gb/s, 3Gb/s固态硬盘您只能在一个RAID组中使用一种磁盘类型（HDD或SSD）。不支持在一个RAID组中混合使用不同类型的磁盘。
热插入支持	支持
外型	塔式
主机接口	4 x SFF-8088
LED 指示灯	HDD 1-16、状态、链接、风扇错误
LCD 显示器/按钮	支持
按钮	电源开关
尺寸 (高 x 宽 x 深)	303.84 × 369.89 × 319.8 mm 尺寸不包括脚垫（根据型号，脚垫高度可达 30mm/1.18 英寸）
重量 (净重)	13.49 kg
重量 (总重)	14.87 kg
操作温度	0 - 40°C (32°F - 104°F)
存储温度	-20 - 70°C (-4°F - 158°F)
相对湿度	5~95% RH 无凝结，湿球温度：27°C (80.6°F)
电源供应器	250W PSU, 100~240V
耗电量：运作模式，一般	93.66 W 使用满载驱动器测试。
风扇模式开关	（自动，高，中，低）
风扇	3 x 92mm, 12VDC
系统警示	蜂鸣器
Kensington 安全插槽	支持
QTS / QuTS hero	支持
Windows	支持
Ubuntu	支持
标准保固	2

注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。
