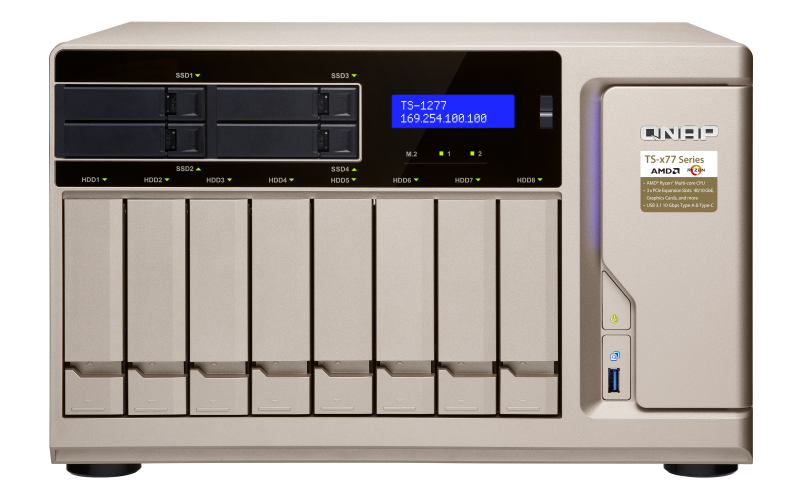

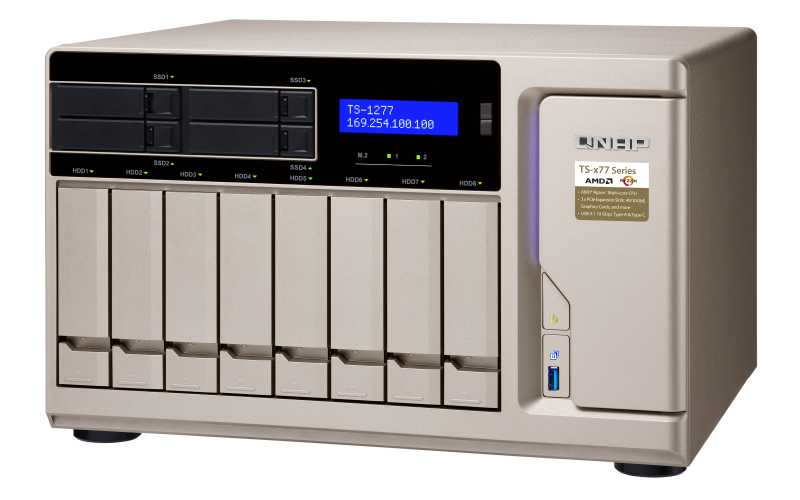

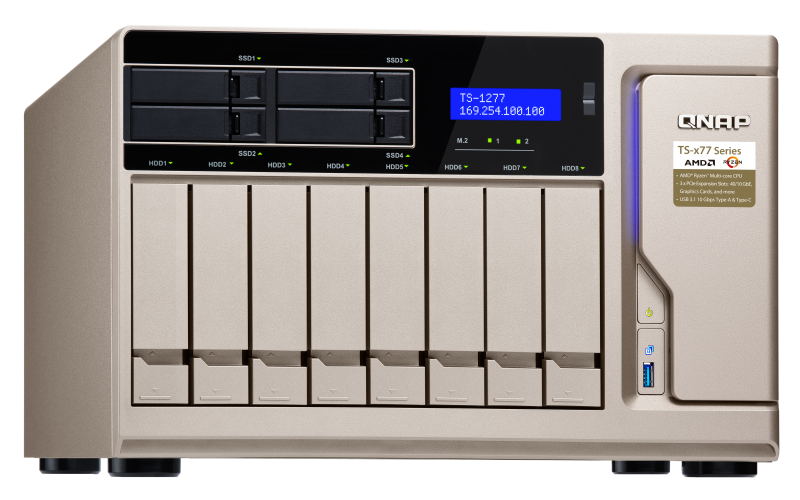

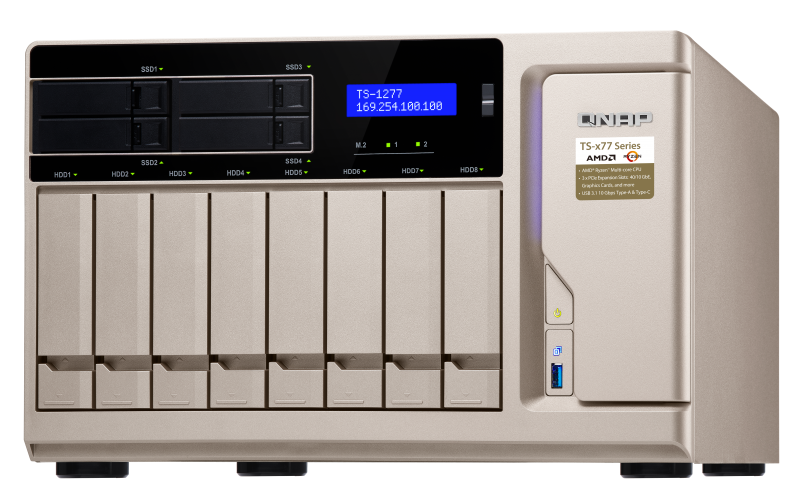

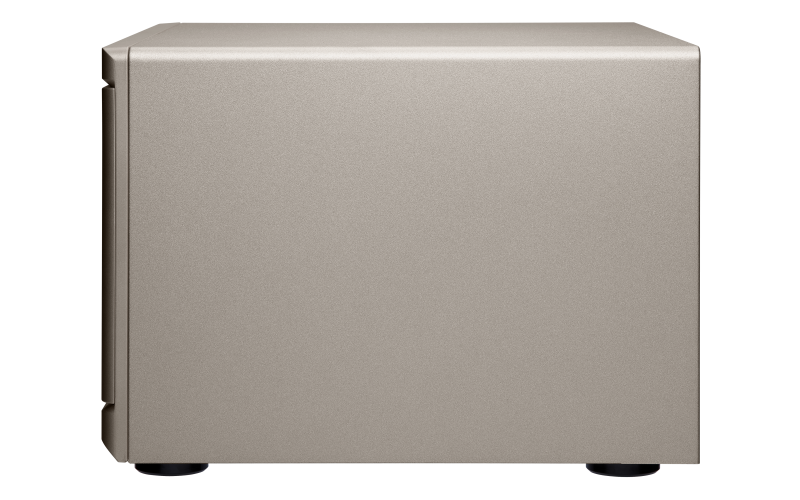

威联通网络存储 TS-1277

AMD Ryzen™ 7 1700 八核心


TS-1277

高达 8 核心 16 线程 的 AMD Ryzen™ 处理器，可扩充图形显示适配器，4K 图像处理与虚拟机性能大幅升级

观赏視頻

  • amd-ryzen-7

  • amd-ryzen-5

  • vm-ready

  • citrix-ready

  • windows_2016

  • Microsoft_Azure_Certified

TS-1277 搭载强悍 AMD Ryzen™ 处理器，拥有高达 8 核心与 16 线程 的性能优势，Turbo Core 可达 3.7 GHz 的高频率、高运算力将大幅提升 NAS 内建虚拟机性能，流畅体验，锐不可挡！卓越硬件展现高稳定性，搭配软件管理发挥极致性能，TS-1277 是启动企业组织高速运算应用的首选。

  • 提供两个 M.2 SATA 6 Gb/s SSD 专用接口，可作为高速缓存应用或高速存储池，提升文件访问效率。

  • PCIe 扩充多元应用，可安装 10GbE/40GbE 网卡、PCIe NVMe SSD、图形显示适配器、USB 3.2 Gen 2 扩充卡，或无线网卡。

  • 支持 AMD Radeon™ 与 NVIDIA® 图形显示适配器；实现影片播放、格式转换、或虚拟机 GPU Passthrough 应用。

  • Qtier™ 自动分层存储与 SSD 高速缓存技术，提供 24x7 的全时存储加速。

  • 完善支持虚拟化与软件容器应用，集中化存储、备份、分享，及灾难复原；支持存储空间扩充。

  • 我们建议超过 6 颗硬盘的 NAS 用户，采用 RAID 50/60，兼顾存储容量、安全和性能三项需求。


型号选择


  1. TS-1277-1700-64G

    AMD Ryzen™ 7 1700 八核心 16 线程 3.0 GHz 处理器 (Turbo Core 3.7 GHz)，64 GB 内存


  5. TS-1277-1700-16G

  6. AMD Ryzen™ 7 1700 八核心 16 线程 3.0 GHz 处理器 (Turbo Core 3.7 GHz)，16 GB 内存




  1. TS-1277-1700-8G

  2. AMD Ryzen™ 5 1600 六核心 12 线程 3.2 GHz 处理器 (Turbo Core 3.6 GHz)，8 GB 内存


AMD Ryzen™ 处理器强大运算力，64 GB 超大内存

TS-1277 提供搭载高性能 AMD Ryzen™ 7 1700 与 AMD Ryzen™ 5 1600 处理器的机种，支持 AES-NI 加密加速，最高可达 64GB DDR4 内存容量可让您完成更多工作。强大的运算能力提供虚拟机运作最坚实的后盾，经实测可同时运行 16 台虚拟机*。对性能需求若渴的 VDI、测试和开发、私有云端和服务器虚拟化等商业应用，TS-1277 强悍、多任务的实力，是您理想的选择。


*LoginVSI 测试环境
硬盘配置：8 HDD RAID 6
硬碟品牌：Seagate ST4000VN000-2AH166 (SATA)
虚拟机配置：
1. Guest OS: Windows 10 64 bit
2. Cores: 2
3. Memory: 2GB
4. HDD: 250G (virtio, cache mode: writeback)
5. Network: virtIO

2 x 10GbE Transfer (TS-1277-1700-16G)
Read
2346 MB/s
Write
1859 MB/s
2 x 10GbE Sequential Transfer, 64KB
Read
2323 MB/s
Write
1725 MB/s
2 x 10GbE Encrypted Sequential Transfer, 64KB

测试于 QNAP 实验室，数据会因实际环境而有所不同。

2 x 10GbE 传输
测试环境：
NAS：TS-1277-1700-16G
OS：QTS 4.3.4
磁盘群组：RAID 5; 12 x Intel SSDSC2BB240G4 SSD
客户端 PC：Windows 10, Intel Core i7-6700 3.4 GHz, 32GB RAM, QNAP LAN-10G2SF-MLX 网络卡, IOMeter 持续传输三分钟

550 瓦电源供应器，充分提供扩充显卡动能

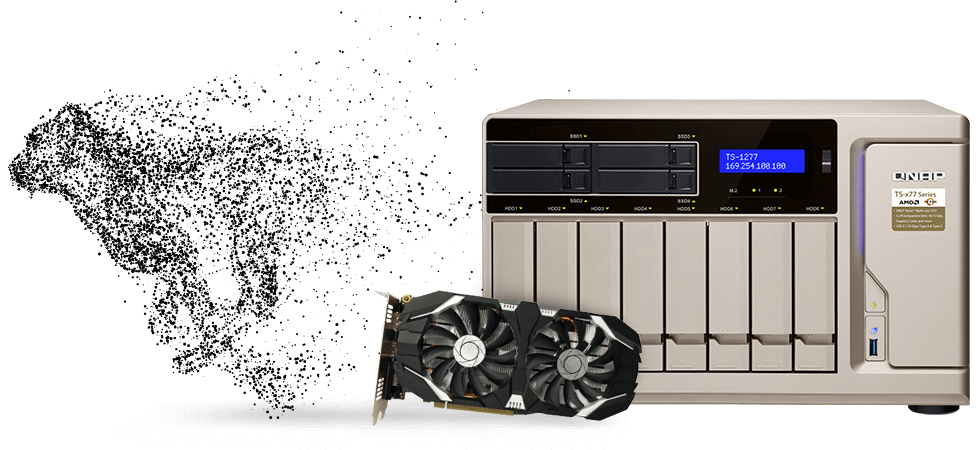

扩充显示适配器的图形处理单元 (GPU) 有强大的图形与浮点运算功能，TS-1277 具备 PCIe 插槽可安装 AMD Radeon™ 或 NVIDIA® 图形显示适配器，并提供 550 瓦特 (Watt) 电源供应器满足高阶图形显示适配器额外所需要的电力，提升 NAS 图像处理与 GPU 运算的加速需求，更支持 GPU Passthrough 应用，强化虚拟机显示性能，不仅跑得动，更跑得快。TS-1277 内建 IR 接收器，安装图形显示适配器后，搭配 RM-IR004 遥控器 (选购)，即可使用便利的 QButton 功能，迅速切换、观看喜爱的 NAS 影音文件。

注：
1. 550 瓦电源供应器附有高阶显卡的电源输入
2. GPU 支持 QTS 应用仅适用于 NVIDIA 显示适配器；虚拟机 GPU Passthrough 则可使用 AMD 与 NVIDIA 显示适配器。
3. 当 Virtualization Station 虚拟机应用使用显示适配器时，系统将停止对 QTS 影片处理的支持。
4. TS-1277 设备显卡最大可用空间尺寸：266 x 112 x 45 mm (含 Cable)
5. 查询扩充显示适配器兼容性列表





TS-1277-1600-8G下载产品规格书


TS-1277-1600-16G下载产品规格书


TS-1277-1600-24G下载产品规格书




处理器AMD Ryzen™ 5 1600 6 核心/12 线程 3.2 GHz 处理器 (可高达 3.6 GHz)
处理器架构64 位 x86
图形处理器可选购 PCIe 适配卡扩充
浮点运算支持
加密引擎 (AES-NI)
硬件加速转文件可选购 PCIe 适配卡扩充
系统内存8 GB UDIMM DDR4 (2 x 4 GB)
内存支持上限64 GB (4 x 16 GB)
内存插槽4 个 U-DIMM DDR4
闪存5 GB（双启动操作系统防护）

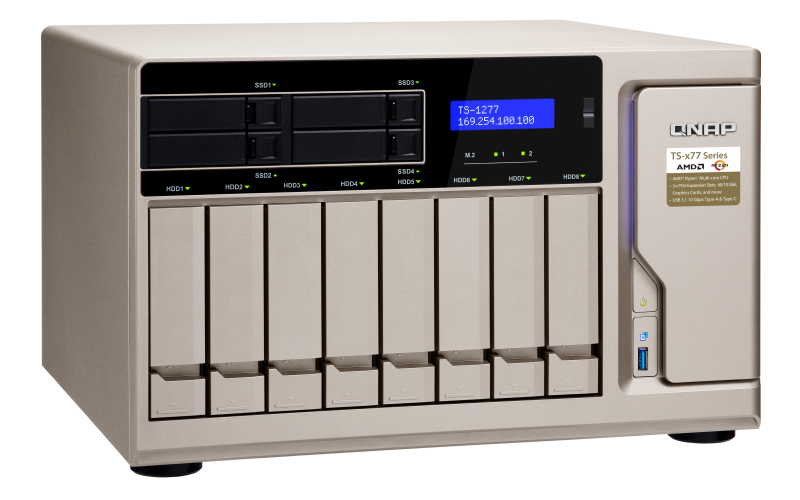

硬盘插槽数8 个 3.5 英寸 + 4 个 2.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸插槽：
3.5 英寸 SATA 硬盘
2.5 英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘

2.5 英寸插槽：
2.5 英寸固态硬盘

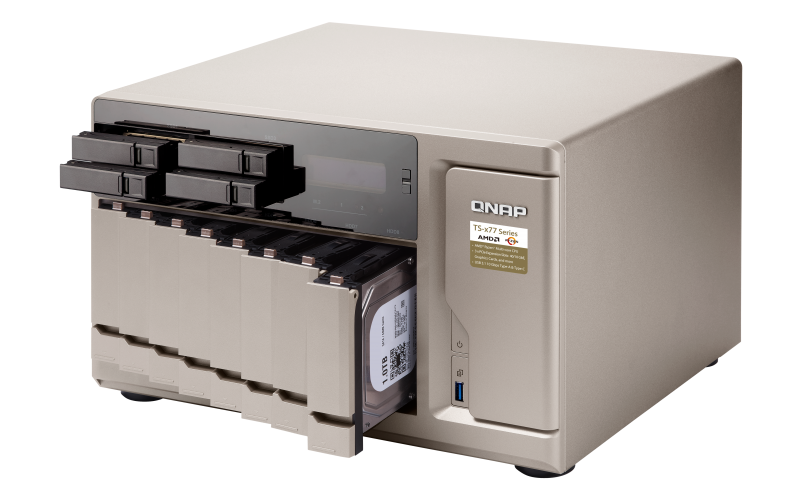

热插入支援支持
M.2 固态硬盘插槽2 个 M.2 22110/2280/2260/2242 SATA 6Gb/s 插槽
标准配备不含 M.2 固态硬盘。
M.2 固态硬盘的运作容易造成过热。建议在 M.2 固态硬盘安装散热片 (向 QNAP 或第三方供货商购买)。
固态硬盘快取加速支持支持

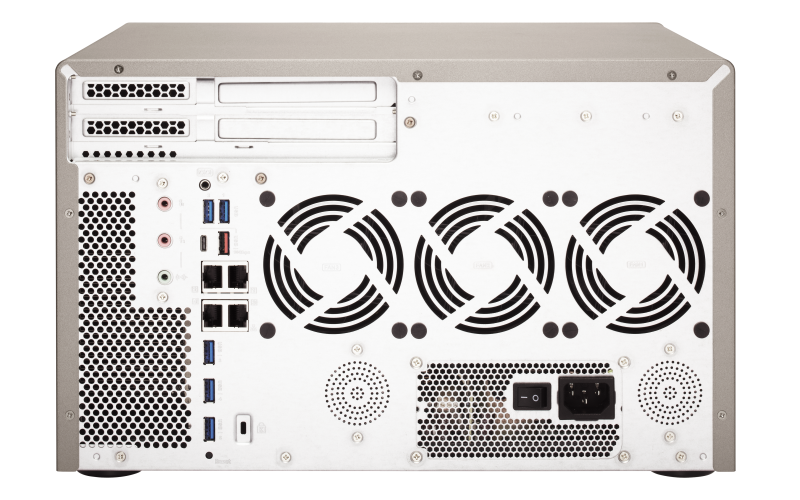

Gigabit 以太网络端口 (RJ45)4
10 Gigabit 以太网络端口可选购 PCIe 适配卡扩充
巨帧封包支持
PCIe 扩展槽3
插槽 1：PCIe Gen 3 x8
插槽 2：PCIe Gen 3 x4
插槽 3：PCIe Gen 2 x4
USB 3.2 Gen 1 port6
USB 3.2 Gen 2 (10Gbps) Port1 x Type-C USB 3.2 Gen 2 10Gbps
1 x Type-A USB 3.2 Gen 2 10Gbps
红外线 (IR) 接收器 (QNAP RM-IR004)
HDMI 输出可选购 PCIe 适配卡扩充
音频输入2 个 3.5 mm 麦克风插孔
音频输出2 个内建喇叭，1 个 3.5mm 输出插孔 (供放大器或喇叭)
喇叭与输出插孔无法同时使用。
机型桌上型
LED 指示灯系统状态、2.5 英寸固态硬盘、M.2 固态硬盘、3.5 英寸硬盘
LCD 显示器/ 按钮支持
按钮电源、系统重置、USB 复制
尺寸 (高x宽x深)234.6 × 369.9 × 319.8 mm
重量 (净重)11.27 kg
重量 (毛重)13.49 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结)，湿球：27˚C (80.6˚F)
电源供应器550W，100-240V AC，50/60 Hz，搭配额外显示适配器电源线
耗电量：硬盘休眠模式55.91 W
耗电量：运作模式，典型值80.88 W
风扇系统风扇：3 个 (80mm)
CPU 风扇: 2 个 (90mm)
噪音值22.5 db(A)
系统警示蜂鸣器
Kensington 安全插槽支持
同时联机 (CIFS) 数目上限1500
注意：请仅使用 QNAP 内存模块，以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备，请使用规格相同的 QNAP 模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境：
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更，恕不另行通知。


操作系统

QTS  (嵌入式Linux)

支持的客户端系统

  1. Apple Mac OS 10.7 or later

  2. Linux and UNIX

  3. Microsoft Windows 7, 8, and 10

  4. Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2 and 2016

支持的浏览器

  1. Apple Safari 7 或更新版本

  2. Google Chrome

  3. Microsoft Internet Explorer 10 或更新版本

  4. Mozilla Firefox

多语言支持

中文(繁体&简体), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, Turkish

支持的文件系统

  1. 内置硬盘支持 (EXT4)

  2. 外接硬盘支持 (EXT3, EXT4, NTFS, FAT32, HFS+, 及exFAT)

注意：exFAT驱动授权需要在授权中心中额外购买。

网络

  1. TCP/IP: 双协议 (IPv4 &IPv6)

  2. 巨型帧 (故障转移， 多IP设置， 端口聚合/NIC组)

  3. 基于网络接口的服务绑定

  4. Web缓存代理

Show more...
网络 & 虚拟交换机

  1. TCP/IP: 双协议 (IPv4 &IPv6)

  2. 巨型帧 (故障转移， 多IP设置， 端口聚合/NIC组)

  3. DHCP 服务端和客户端

  4. USB Wifi适配器支持
    注意：此功能因为安全原因不支持点对点模式。

    Show more...
    Security

    1. 网络接入安全保护 (SSH, Telnet, HTTP(S), FTP, CIFS/SMB, 及AFP)

    2. 共享文件夹支持主机访问控制 (CIFS)

    3. 基于140-2 验证的AES-256位共享文件夹数据加密技术(FIPS)

    4. 256-位外部驱动加密 (AES)

    Show more...
    存储管理

    1. 存储空间利用率监视

    2. 支持精简置备和空间回收的QNAP 动态配置卷/LUN

    3. 磁盘卷形态支持: RAID 0,1, 5, 6, 10, 50, 60, JBOD, single

    4. RAID 热备及全局热备盘支持

    Show more...
    电源管理

    1. 网络唤醒

    2. 内部硬盘待机模式

    3. 电源开/关计划

    4. 电力供应恢复后自动开机

    Show more...
    权限控制管理

    1. 用户批量创建

    2. 用户导入/导出

    3. 用户存储配额管理

    4. 本地用户权限管理 (AFP, CIFS, FTP, 及WebDAV)

    Show more...


    TS-1277

    TS-1277

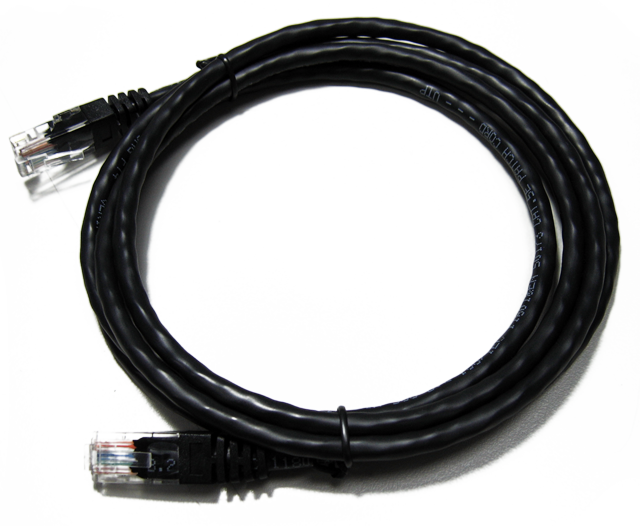

    以太网络线缆 x 2

    以太网络线缆 x 2

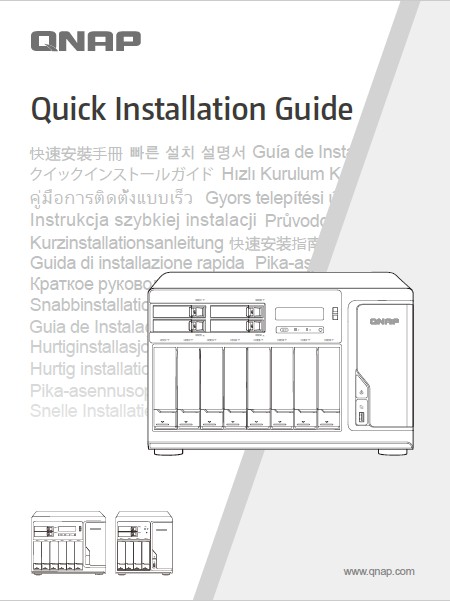

    快速安装手册 (QIG)

    快速安装手册 (QIG)

    十字螺丝 (适合 2.5 吋硬盘)

    十字螺丝 (适合 2.5 吋硬盘)

    十字螺丝 (适合 M.2 SSD)

    十字螺丝 (适合 M.2 SSD)

    电源线 x 1

    电源线 x 1

    M.2 SSD 散热套件 x 2

    M.2 SSD 散热套件 x 2
