威联通网络存储 TS-1635AX

Marvell ARMADA 8040 四核心

购买

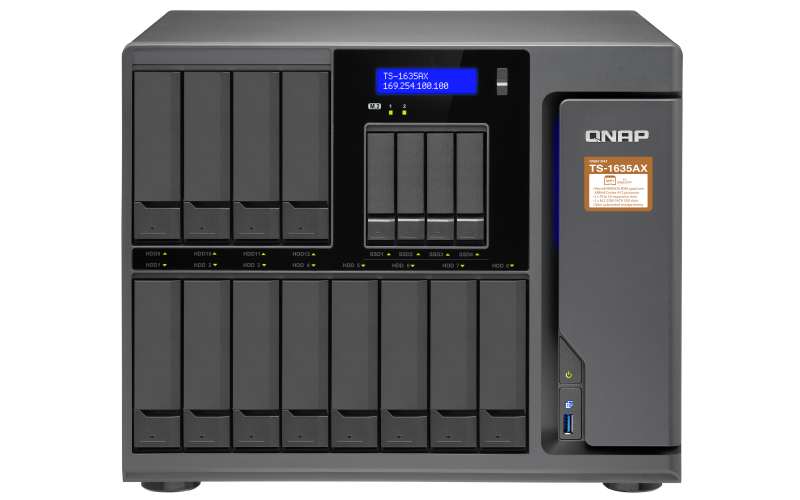

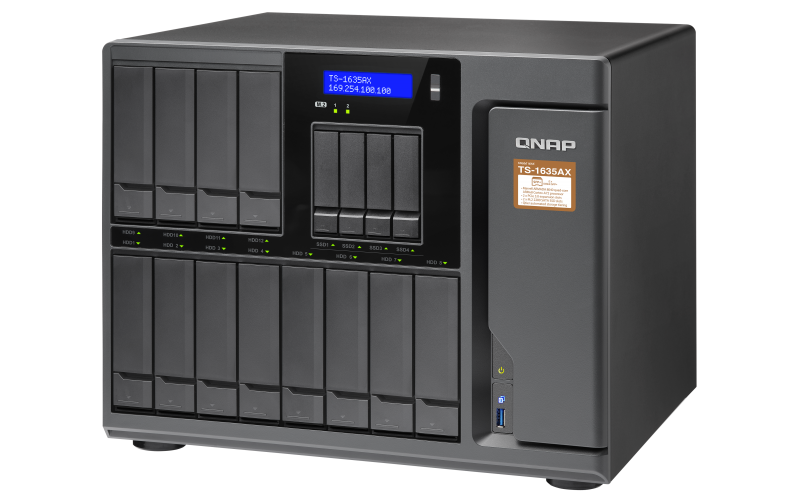

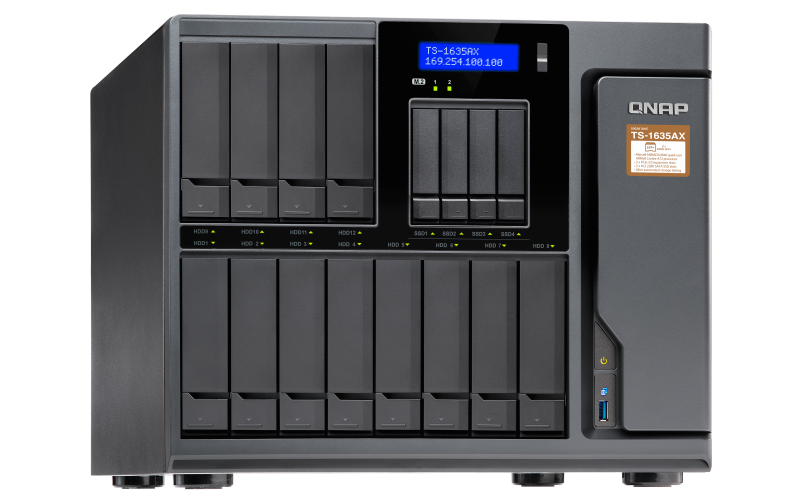

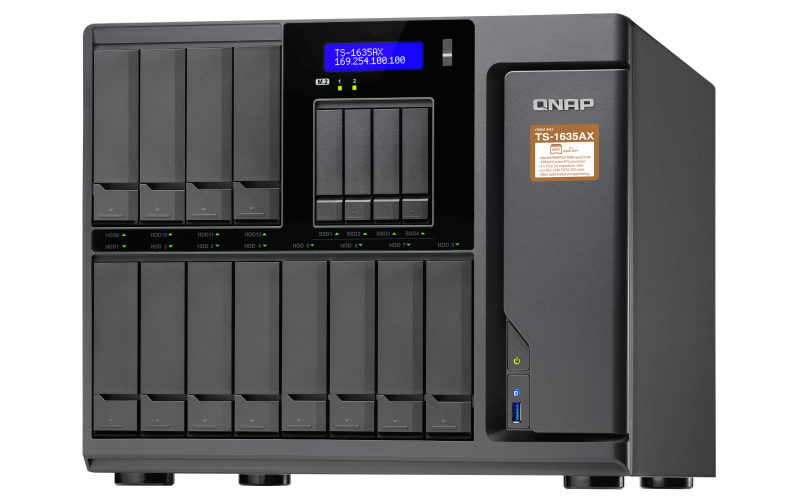

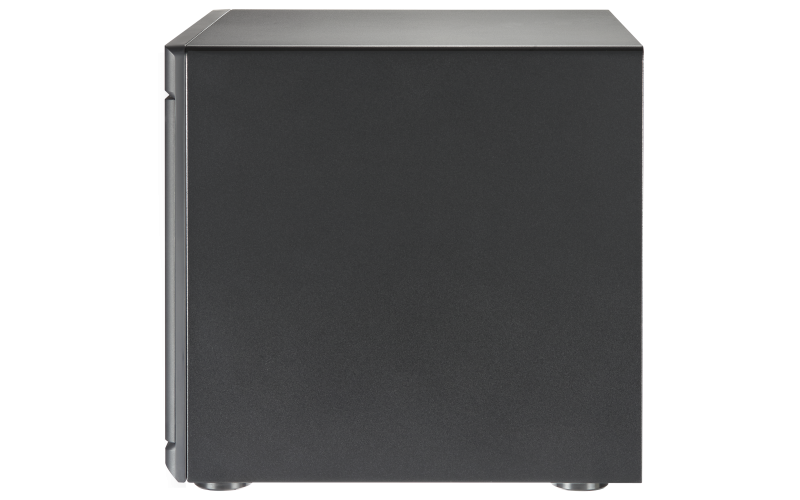

TS-1635AX

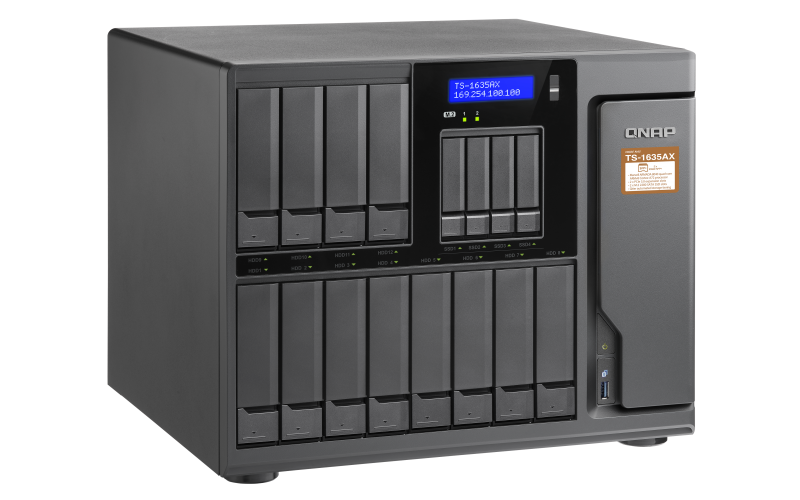

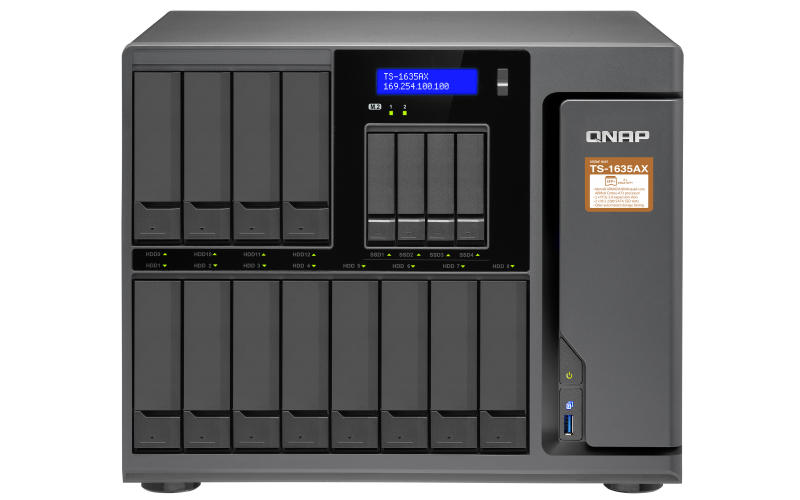

具备 16 个硬盘槽,采用 Marvell® ARMADA® 8040 效能处理器的多功能桌上型 NAS

  • marvell

  • windows_2016

TS-1635AX 携手 Marvell®,采用 ARMADA® 8040 ARMv8 Cortex-A72 64 位四核心 1.6 GHz 处理器,不仅运算效能充沛流畅,更可胜任多种应用情境,协助企业应对持续成长的资料量,确保事业发展顺畅无阻。TS-1635AX 具备 12 个 3.5 吋硬盘槽、4 个 2.5 吋硬盘槽及 2 个 M.2 SATA 插槽,供您部署大容量、出色效能且成本效益更佳的存储空间。同时,TS-1635AX 内建 2 个 10GbE SFP+ 网络端口及 2 个 Gigabit 网络端口,提供高速联机,同时带来网络部署的弹性。TS-1635AX 更拥有 2 个 PCI Express (PCIe) 3.0 插槽供硬件扩充用,可选购 QM2 M.2 SSD/10GbE 扩充卡、QWA-AC2600 无线网络扩充卡,以及 USB 3.2 Gen 2 (10Gbps) 扩充卡,为 NAS 添加额外功能。TS-1635AX 可轻松吞吐海量数据、且运算效能出色,同时具备多样化的扩充能力,让企业以更低的总持有成本 (Total Cost of Ownership, TCO) 坐享新一代存储设备的无穷潜能。

  • 内建 2 个 10GbE SFP+ 网络端口,可运用于需要高网络效能的应用情境,如:数据库及海量数据传输/存储。

  • 通过 4 个 2.5 吋硬盘槽及 2 个 M.2 SATA (2280 规格) 插槽,可安装 SSD 并启用 Qtier 提升存取效能。

  • 内建 2 个 PCIe 3.0 插槽 (x2 及 x1 各 1 个),可安装选购的 QM2 扩充卡、有线/无线网络扩充卡以及 USB 3.2 Gen 2 (10Gbps) 扩充卡。

  • 快照功能可为您的灾难复原计划新增多一层保护,同时可让您在本机和/或远程进行快照建立或还原等操作。

  • TS-1635AX 支持容器 (LXC 和 Docker®) 及 Linux 指令行接口 (Command-Line Interface) 虚拟机 (Virtual Machine) 等技术,供您部署多样的虚拟化应用环境。

  • QNAP 的 VJBOD 技术可将 TS-1635AX 的闲置存储空间用于扩充其他 NAS 的存储空间。您也可使用 QNAP 存储扩充设备扩充 TS-1635AX 的存储空间。


型号选择


  1. TS-1635AX-8G

    Marvell® ARMADA® 8040 64 位四核心 1.6 GHz 处理器,8 GB DDR4内存 (可扩充至 1 x 16 GB)

多方位存储装置的出色选择

TS-1635AX 具备强大且多功能的硬件配置,可满足您选择网络存储设备的各种要求:效能处理器、高速网络接口及充沛的存储潜力。此外,TS-1635AX 采用的 ARMADA 8040 处理器支持硬件加速的磁盘区及 LUN 加密,可兼顾安全性及效能。

10GB Windows File transfer (1 x 10GbE)
Windows Upload
726 MB/s
Windows Download
1129 MB/s

测试于 QNAP 实验室,数据会因实际环境而有所不同。

测试环境:
NAS: TS-1635AX with QTS 4.4.1
磁盘群组: Thick volume. 16 x Samsung 850 Pro 512GB, RAID 5
客户端 PC: Intel® Core™ i7-6700 3.40GHz CPU; 32GB RAM; QNAP LAN-10G2SF-MLX PCIe 10GbE SFP+ adapter, MTU 9000; Windows® 10 64-bit

运用 SSD 及 Qtier,大幅强化存取及传输效能

TS-1635AX 提供 4 个 2.5 吋专用硬盘槽及 2 个 M.2 SATA (2280 规格) 插槽,可让您安装高速的固态硬盘 (SSD)*,并启用 QNAP 独家的 Qtier 2.0,为磁盘区和 iSCSI LUN 提供自动分层存储及类快取机制,进一步提升 TS-1635AX 的效能,满足虚拟化及 10GbE 传输等需要高存取效能的应用情境,并让 SSD 及传统硬盘 (HDD) 的存储空间运用达到出色效益。

*所有硬盘 (SSD 及 HDD) 须另外选购。

QM2 扩充卡让 NAS 配置更有弹性

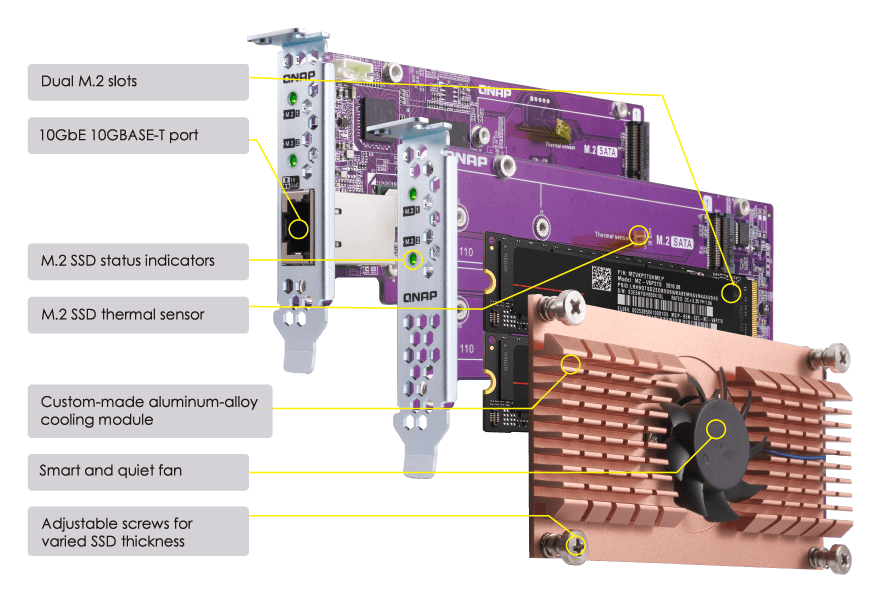

QM2 PCIe 扩充卡系列具备双 M.2 SSD 插槽,部分型号更配备 10GbE 联机功能*。您可通过 QM2 新增 M.2 SSD,轻松部署 SSD 快取或 Qtier,持续扩充 NAS 并提升效能。具备 10GbE 联机功能的型号可让 TS-1635AX 升级支持 10GBASE-T 网络,让 NAS 运用更加多样化。QM2 的专属散热模块可有效带走废热,即使系统长时间全速运作,仍可维持效能,并延长 M.2 SSD 模块寿命。

*所有硬盘 (SSD 及 HDD) 须另外选购。部分支持 10GbE 联机的型号亦向下兼容于 5GbE/2.5GbE/1GbE/100MbE 联机。

10GbE 联机打通网络瓶颈,传输效能再进化

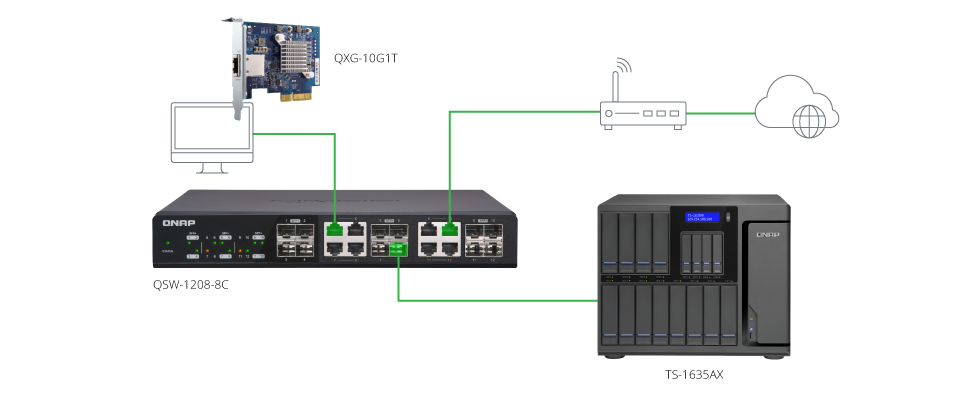

TS-1635AX 支持 10GbE 网络,具备 2 个 10GbE SFP+ 网络端口,无须选购扩充卡即可加速您的工作流。若您的网络环境尚未支持 10GbE,您可选购 QNAP 10GbE/NBASE-T™ 非网管型交换机,打通网络瓶颈,感受更流畅的网络数据存储体验。对于网络环境中的 Windows/Linux 个人计算机,您可选购安装 QXG-10G1T 10GBASE-T/NBASE-T PCIe 网络扩充卡,为个人计算机新增 10GbE 功能,将整体网络架构升级为四通八达的高速环境。


TS-1635AX-4G / TS-1635AX-8G

处理器Marvell ARMADA 8040 ARMv8 Cortex-A72 四核心 1.6 GHz 处理器
处理器架构64 位 ARM
浮点运算支持
加密引擎支持
系统内存4 GB UDIMM DDR4 (1 x 4 GB) / 8 GB UDIMM DDR4 (1 x 8 GB)
内存支持上限16 GB (1 x 16 GB)
内存插槽1 个 U-DIMM DDR4
闪存512 MB(双启动操作系统防护)
硬盘插槽数12 个 3.5 英寸 + 4 个 2.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸插槽:
3.5 英寸 SATA 硬盘
2.5 英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘

2.5 英寸插槽:
2.5 英寸 SATA 固态硬盘

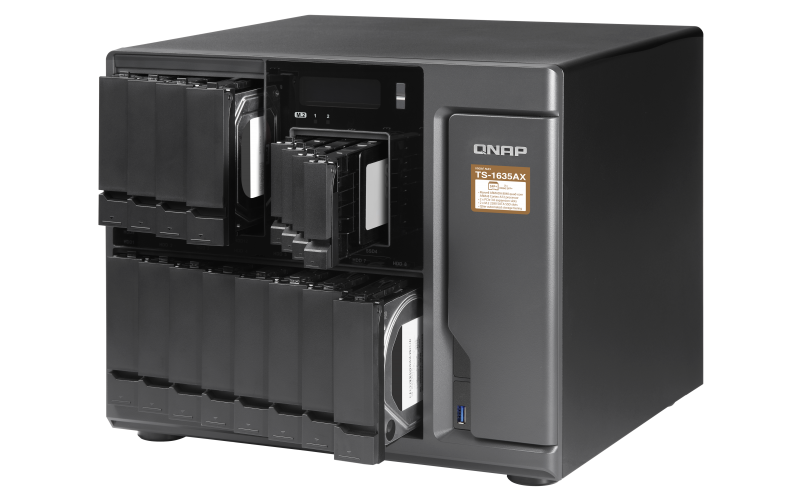

热插入支援
下列组件不支持热插入:M.2 固态硬盘、固态硬盘快取硬盘、使用 PCIe 扩充插槽的固态硬盘。
M.2 固态硬盘插槽2 个 M.2 2280 SATA 固态硬盘插槽
标准配备不含 M.2 固态硬盘。
M.2 固态硬盘的运作容易造成过热。建议在 M.2 固态硬盘安装散热片 (向 QNAP 或第三方供货商购买)。
固态硬盘快取加速支持支持
Gigabit 以太网络端口 (RJ45)2
可透过选购 PCIe 适配卡扩充
10 Gigabit 以太网络端口2 个 10GbE SFP+
巨帧封包支持
PCIe 扩展槽2
插槽 1:PCIe Gen 3 x2
插槽 2:PCIe Gen 3 x1
USB 3.2 Gen 1 port3
USB 3.2 Gen 2 (10Gbps) Port可选购 PCIe 适配卡扩充
音频输出1 个内建喇叭,1 个 3.5mm 输出插孔 (供放大器或喇叭)
机型桌上型
LED 指示灯电源/状态、网络、USB、硬盘 1-12、固态硬盘 1-4、M.2 固态硬盘 1-2
LCD 显示器/ 按钮支持
按钮电源、系统重置、USB 自动备份
尺寸 (高x宽x深)303.84 × 369.89 × 319.8 mm
重量 (净重)12.06 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器ATX 250W,输入:100-240 Vac~,50-60Hz,3.5A
耗电量:硬盘休眠模式39.74 W
耗电量:运作模式,典型值76.69 W
含 12 颗 1TB 硬盘和 4 颗 120GB 固态硬盘
风扇系统风扇:3 个 (92mm),12VDC
CPU 风扇: 1 个 (60mm),12VDC
噪音值23 db(A)
其他接口Kensington 安全插槽
系统警示蜂鸣器
Kensington 安全插槽
同时联机 (CIFS) 数目上限700


操作系统

QTS (嵌入式Linux)

支持的客户端系统
  1. Apple Mac OS 10.7 或更新版本

  2. Linux 以及UNIX

  3. Microsoft Windows 7, 8, 以及10

  4. Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2 和2016

支持的浏览器
  1. Apple Safari 7或更新版本

  2. Google Chrome

  3. Microsoft Internet Explorer 10或更新版本

  4. Mozilla Firefox


TS-1635AX

TS-1635AX

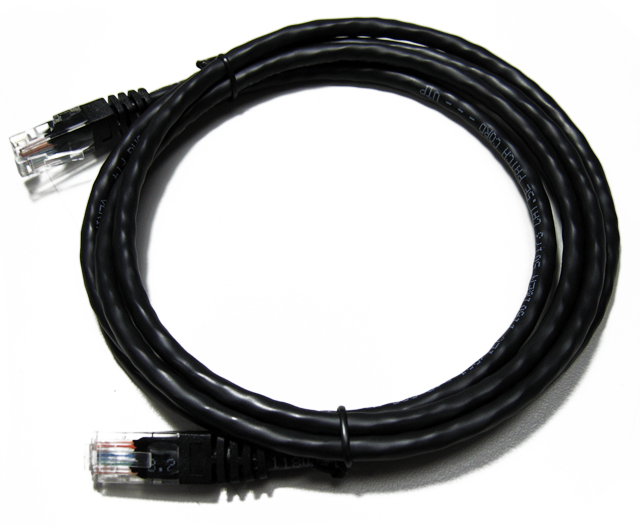

以太网络线缆 x 2

以太网络线缆 x 2

电源线 x 1

电源线 x 1

十字螺丝 x 36 (适合 2.5 吋硬盘)

十字螺丝 x 36 (适合 2.5 吋硬盘)

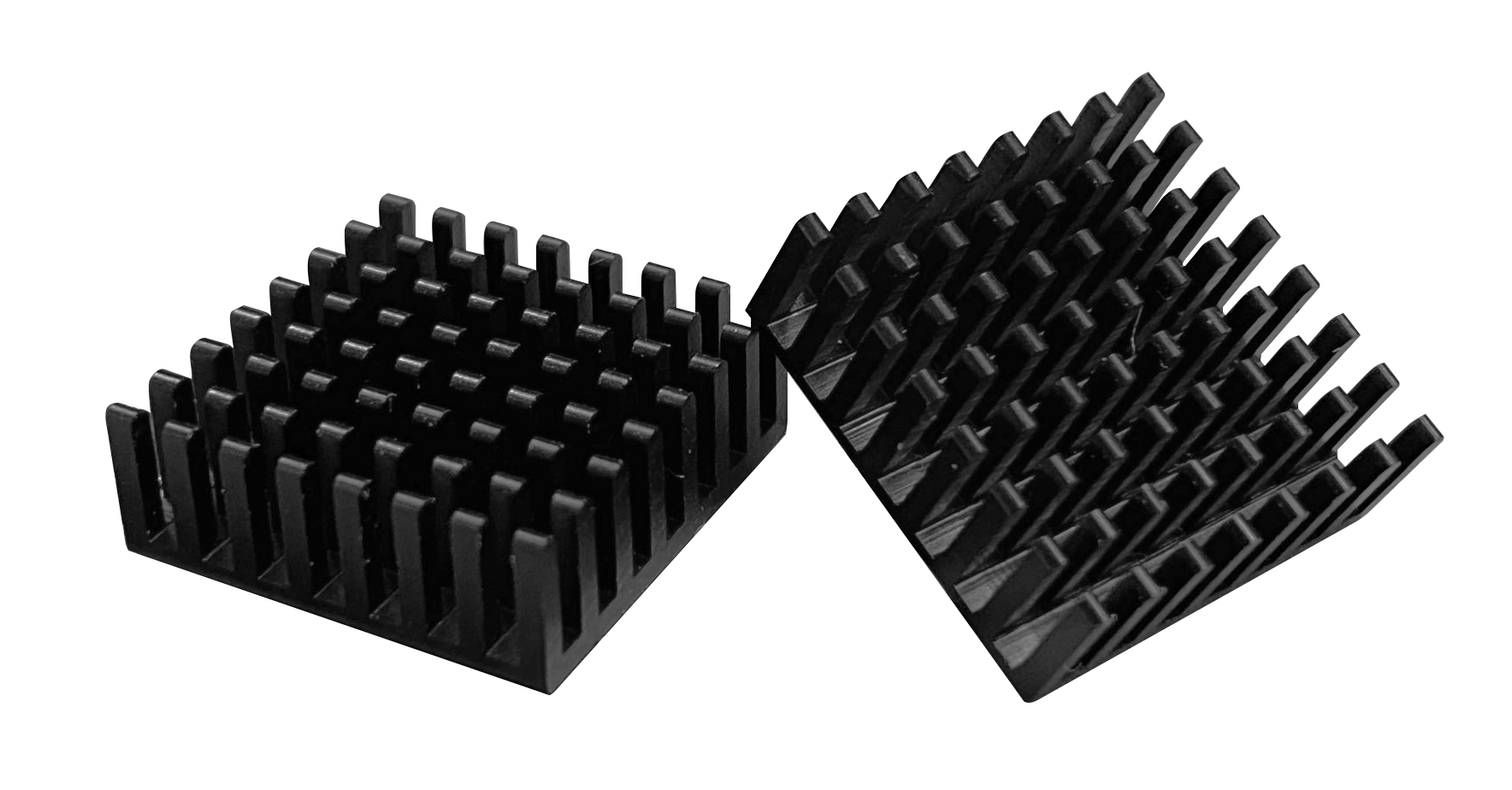

M.2 SSD 散热片 x 2

M.2 SSD 散热片 x 2

快速安装手册

快速安装手册
