威联通网络存储 TS-1673U

AMD R-Series 四核心 2.1 GHz 处理器

  • 产品型录

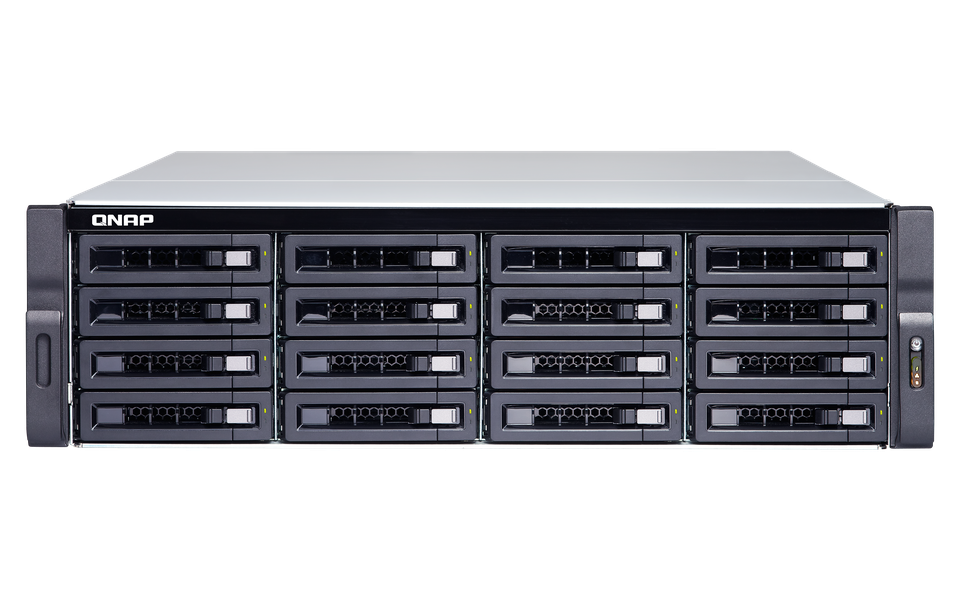

TS-1673U

内建 2 个 10GbE SFP+ 网络端口的高性能 NAS 解决方案

TS-1673U 搭载高性能 AMD R 系列四核心处理器,具备两个 10GbE SFP+ 网络端口,支持 AES-NI 加速加密引擎与高达 64GB DDR4 内存,并内建两个 M.2 SATA 6Gb/s SSD 接口,可启用 SSD 高速缓存搭配 Qtier™ 技术提供全时存储加速,为高性价比的 10GbE 高性能机架式 NAS。TS-1673U 全面满足中小企业创建私有云、跨平台文件分享、数据备份与复原、iSCSI 与虚拟化应用等多样需求,是建置 10GbE 网络环境应用的最佳存储方案。

  • NAS 与 iSCSI-SAN (IP-SAN) 兼备的统一存储方案

  • 双端口 10GbE 高速网络传输,适合虚拟化应用及高画质影音编辑和分享

  • 完善支持虚拟化与软件容器应用,集中化存储、备份、分享,及灾难复原

  • VPN 服务器 & VPN 客户端,保障网络访问安全

  • 结合 Qfiling 自动归档、Qsirch NAS 全文检索工具,与 QmailAgent 邮件收发总代理

  • 全新 QVR Pro 监控录像解决方案,让 NAS 保有独立配置的录像空间,同时享有 QTS 的存储管理优势

  • 可连接 QNAP 存储扩充设备或通过网络虚拟存储扩充柜 (VJBOD) 弹性扩充总存储空间

高效 AMD R 系列 RX-421ND 四核心处理器,AES-NI 加速加密引擎

TS-1673U 搭载 AMD 新一代性能翻倍的高阶 R 系列 RX-421ND 四核心 2.1 GHz 处理器 (Turbo Core 达 3.4 GHz) 及 8GB/16GB/64GB DDR4 双信道内存 (可扩充至 64GB),配备 4 个 Gigabit 网络端口及内建双接口 10GbE 网卡。在双 10GbE 环境下,传输性能可达 1531 MB/s,具备高速多任务任务以及低耗电量的特性;AES-NI 加密引擎功效更是领先同级,即使在 AES 256 位 NAS 整机加速加密时,依旧带来高达 1305 MB/s 的数据读写速度,在保护 NAS 重要数据的同时,仍维持系统高性能及安全性。



测试于 QNAP 实验室。数据会因实际环境而有所不同。

测试环境
NAS: TS-1673U-8G with QTS 4.3.3
Volume type: RAID 5; 16 x Intel S3500 240GB SSDs (SSDSC2BB240G4)
Client PC:
Intel® Core™ i7-4770 3.40GHz CPU; 16GB RAM; Mellanox 10GbE NIC ; Windows® 10 64-bit

飙速 10GbE 网络传输

TS-1673U 配备一个 PCIe 插槽,并预载一张双端口 10GbE SFP+ 网络扩充卡,提供 10GbE 高速网络传输,满足企业对虚拟化应用、大量文件访问、备份和复原等高带宽任务的需求,用户也可在计算机上直接快速编辑和存储 TS-1673U 上的高画质视讯影片,享有高效率的办公环境。

高可靠,确保企业运作不间断

TS-1673U 是一款企业就绪的机种,能提供 24 小时全天候不间断的服务。RAID设置和热插入功能,让用户在不需要关机的情况下替换故障的硬盘,确保系统持续服务。QNAP 先进的 RAID 磁盘恢复功能,让 RAID 磁盘在降级模式而健康硬盘又遭误拔时,可以在插回原硬盘后恢复至降级模式状态,让硬盘中的数据维持准备就绪访问。TS-1673U 具备 4 个网络端口,提供负载平衡等多种 port-trunking 网络模式。

<h2 plaintext="M.2 SSD 与 2.5" ssd="" 高速缓存,搭配="" qtier="" 自动分层存储"="" style="margin: 10px 0px 20px; padding: 0px; border: 0px; font-style: inherit; font-variant: inherit; font-weight: normal; font-stretch: inherit; font-size: 34px; line-height: 1.5em; vertical-align: baseline; color: rgb(51, 51, 51); letter-spacing: 0px;">M.2 SSD 与 2.5" SSD 高速缓存,搭配 Qtier 自动分层存储

TS-1673U 支持 2.5" SSD 高速缓存应用,另内建 2 个轻薄、省电的 M.2 2280 SATA 6Gb/s SSD 端口,可弹性配置加快系统高速缓存速度,展现更高访问速度跟稳定性,大幅改善系统整体运作效率,尤其适合虚拟化任务等亟需高度 IOPS 性能的应用。QNAP 的 Qtier™ 技术赋予自动分层存储的服务,帮助 TS-1673U 的高性能 M.2 SSD、2.5" SSD 与大容量 SATA 硬盘存储空间达到最佳配置不间断,在提升系统性能之余,更兼具系统配置上的经济效益。

注意:
1. M.2 SSD 需额外选购。
2. M.2 SSD 运作时容易产生高温,建议在 SSD 控制器上面加装 QNAP或第三方厂商提供的 SSD 散热片。

用 QNAP 10GbE 交换器升级高速网络协作环境,迅速又经济

QNAP 10GbE/NBASE-T™ 非网管型交换器,以突破性的低成本快速升级您的网络环境,在多人协作的工作环境中带来更高速、流畅的数据传输体验,让多个工作站可同时直接存取或在线编辑 TS-1673U 中的大型文件。对于网络环境中的 Windows®/Linux® 个人计算机,您可选购安装 QNAP 10GbE PCIe 网络扩充卡,为个人计算机新增 10GbE 功能,将整体网络架构升级为四通八达的高速环境。

QTS – 超越直觉、加倍智能

QTS 操作系统以极简美学与人性化设计,集结企业需求、个人生产力、与多媒体应用等全方位管理,并导入多种智能代理服务与让数据与系统支持更具弹性的自动化程序,帮您聪明管理 QNAP NAS。QTS 更拥有直觉、简易的操作接口:智能化桌面提供主菜单以快速寻找功能项目;图形化仪表板方便实时监控系统资源;快速工具栏、多窗口、多重桌面以及多任务运作能力;加上内建 App Center 提供多样化应用程序随选安装,让 NAS 功能不断扩展。QTS 打破不同设备、平台与地域间的藩篱,带给您无限自由的云端体验。

满足虚拟化环境存储需求

TS-1673U 是一套 iSCSI/IP-SAN 存储解决方案,支持 VMware®、Citrix®、 Microsoft® Hyper-V® 与 Windows Server® 2012 R2,满足虚拟化弹性部署与应用。TS-1673U 支持 VMware VAAI 及 Microsoft ODX,可分别卸除 ESXi 以及 Hyper-V 虚拟主机负荷以增进系统运作效率;亦支持 QNAP vSphere Client plug-in 和 QNAP SMI-S provider,虚拟化应用的管理效率因而大幅提升。

知道更

弹性的虚拟机与软件容器应用

Virtualization Station (虚拟机工作站) 可让您在 TS-1673U 上运行多个虚拟机 (Virtual Machine) 与操作系统,并通过浏览器或其他远程连接软件 (如: Virtual Network Computing;VNC) 连接至虚拟机。Container Station (软件容器工作站) 整合 LXC 与Docker® 两项轻量级技术,让您在 TS-1673U 上执行完整的 Linux® 虚拟机,并由 Docker Hub® 在线市集下载数以千计的应用程序。Container Station 亦提供 QIoT Containers 平台,帮助您在专属私有云中快速部署 IoT 环境与应用。QNAP 特有的虚拟交换机功能可让 TS-1673U 与虚拟机、软件容器共享同一个网络端口,通过内部接口交换虚拟机、软件容器与 NAS 之间的数据,不必受限于实体网络卡性能,大幅提升传输速度。

跨平台文件分享与同步,协同合作流畅无碍

TS-1673U 集中存储与管理各种数据、系统纪录,并支持 SMB/CIFS、AFP 及 NFS等协议,可在 Windows®、Mac® 及 Linux®/UNIX® 等不同操作系统间进行文件分享。搭配 Qsync 小工具,任何上传到 TS-1673U 的文件,皆可在其他已链接至 NAS 的桌机、笔电或是移动设备上读取;您可同步共享文件夹与创建项目团队私有的团体文件夹,提升多人协同合作的效率。

周全数据备份,多重灾难复原方案

TS-1673U 支持 Windows® 和 Mac® 数据备份、整机 Volume 和 LUN 快照 (区块层级 block-based LUN* 及档案层级 file-based LUN)、Folder 快照、快照同步 (Snapshot Replica) 与快照副本 (Clone) 功能。此外,Hybrid Backup Sync (混和型备份与同步中心) 整合数据备份、复原与同步三大功能 (通过 RTRR、rsync、FTP、CIFS/SMB 协议),帮助您轻松将 TS-1673U 中的数据再备份或同步到另一台 QNAP NAS、远程服务器、或云端备份空间,妥善规划数据备份及灾害复原计划。

*单一 Volume/LUN 各最多 256 个版本数量,整机最多支持 1,024 个版本数量。建议优先选用区块层级 block-based LUN 快照。

权限层层管理,守护数据安全

在开放的网络环境中,面对数据可能曝露于不安全的情况下,TS-1673U 提供了多种安全选项,如:防毒检测、加密访问、IP 过滤、IP 封锁机制、两步验证等,管理者也可以设置每位用户的文件夹访问权限,阻止所有未经授权的用户访问您的宝贵数据。TS-1673U 更支持 AES 256 位磁盘及共享文件夹加密安全保护机制,防止硬盘因遭窃或遗失所产生的机密数据外流风险。此外,TS-1673U 支持 Windows AD®、LDAP 目录服务与 LDAP 服务器功能,也可以成为 Windows® 域控制器。

QVPN 整合 VPN 服务器 & 客户端设置,保障网络访问安全

通过新的 QVPN 功能整合 VPN 服务器与 VPN 客户端设置,TS-1673U 可做为 VPN 服务器,支持 L2TP/ IPSec、OpenVPN 及 PPTP 三种协议以及验证加密等设置,您可以轻松地连接至私有网络访问、共享数据,并享有更高的安全性。TS-1673U 也可以成为 VPN 客户端,连接至另一台 NAS 上的 VPN 服务器 (亦支持 NAS 同时连接到不同 VPN 服务器) 或其他 VPN 服务供货商,同样通过 PPTP、OpenVPN及 L2TP/IPSec 协议保护数据传输的隐私与安全。藉由 QVPN Service ,您的设备可连接至家中的 NAS 及 VPN 服务器访问该局域网络下的内部资源;或者,通过 NAS 上的 VPN 客户端功能,连接至其他国家的VPN 服务器,使用受到地区限制的服务。


守护邮件与联系人,经营专属联系网

重要邮件与人脉信息总是散落于计算机、移动设备、各个邮件帐户中,不仅管理不便,若设备故障或遗失更是麻烦。QmailAgent 与 Qcontactz 帮助您集中备份与管理位于各邮件帐户与各项设备中的信件及联系人信息,搭配 Qsirch 强大的邮件搜索功能整合运用 ,轻松管理、快速搜索。


TS-1673U-8G / 16G / 64G



处理器AMD R-Series RX-421ND 四核心 2.1 GHz 处理器 (可高达 3.4 GHz)
处理器架构64 位 x86
浮点运算支持
加密引擎 (AES-NI)
系统内存8 GB UDIMM DDR4 (2 x 4 GB)
内存支持上限64 GB (4 x 16 GB)
内存插槽4 个 U-DIMM DDR4
针对两个或四个 DIMM 组态,必须使用成对相同的 DDR4 模块。
闪存512 MB(双启动操作系统防护)
硬盘插槽数16 个 3.5 英寸 SATA 6Gb/s、3Gb/s
系统出货不包含硬盘。
支持硬盘类型3.5 英寸 SATA 硬盘
2.5英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
热插入支援支持
M.2 固态硬盘插槽2 个 M.2 2280 SATA 6Gb/s 插槽
标准配备不含 M.2 固态硬盘。
M.2 固态硬盘的运作容易造成过热。建议在 M.2 固态硬盘安装散热片 (向 QNAP 或第三方供货商购买)。
固态硬盘快取加速支持支持
Gigabit 以太网络端口 (RJ45)4
可透过选购 PCIe 适配卡扩充
10 Gigabit 以太网络端口2 个 10GbE SFP+
预载一个 10GbE PCIe 网络扩充卡
巨帧封包支持
PCIe 扩展槽1
插槽 1:PCIe Gen 3 x4
预载一个 10GbE PCIe 网络扩充卡
USB 2.0 端口4
USB 3.2 Gen 1 port2
USB 3.2 Gen 2 (10Gbps) Port可选购 PCIe 适配卡扩充
机型3U 机架式
LED 指示灯硬盘 1-16、状态、网络、USB、电源
按钮电源、系统重置
尺寸 (高x宽x深)130 × 481 × 536 mm
重量 (净重)14.25 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器350W,100-240V AC,50-60Hz,6.3-3A
耗电量:硬盘休眠模式50.59 W
耗电量:运作模式,典型值111.22 W
搭配 WD10EFRX 硬盘满载
风扇4 x 92mm,12VDC
噪音值25.2 db(A)
其他接口1 个 3.5mm 控制板端口
系统警示蜂鸣器
同时联机 (CIFS) 数目上限1200


TS-1673U以太网络线缆 x 2电源线 x 1

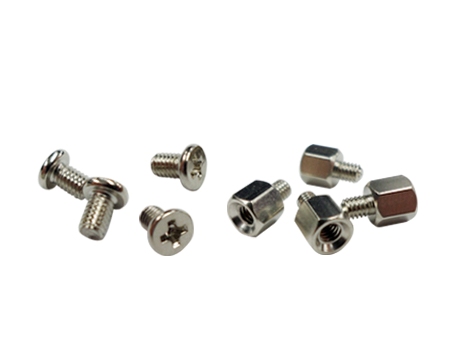

十字螺丝 x 64 (适合 3.5 吋硬盘)十字螺丝 x 64 (适合 2.5 吋硬盘)M.2 SSD 安装包: KIT-M2SSDINST-01

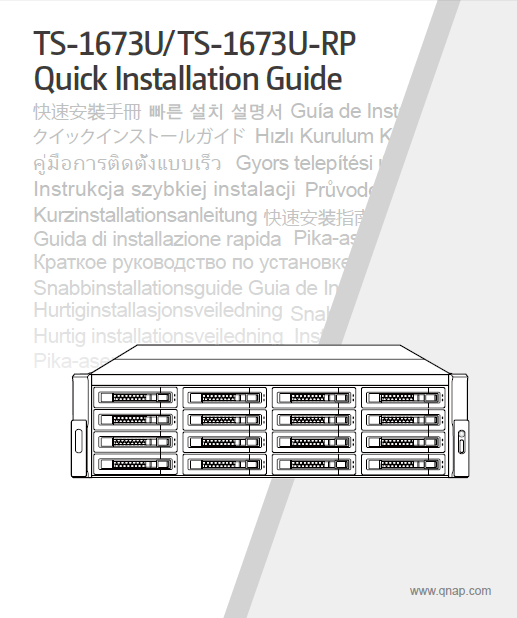

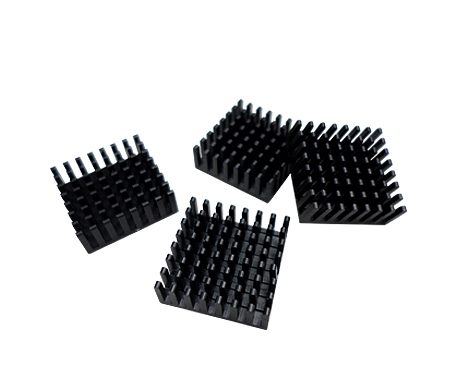

快速安装手册 (QIG)M.2 SSD 散热片 x 2
