威联通网络存储 TS-h3088XU-RP

6 核心 / 12 线程 3.3 GHz 处理器


TS-h3088XU-RP
大容量 30-bay SATA 全快闪数组，搭配 ZFS 实现高性能、低延迟的文件服务器、虚拟化与数据库应用

    • intel-xeon_E

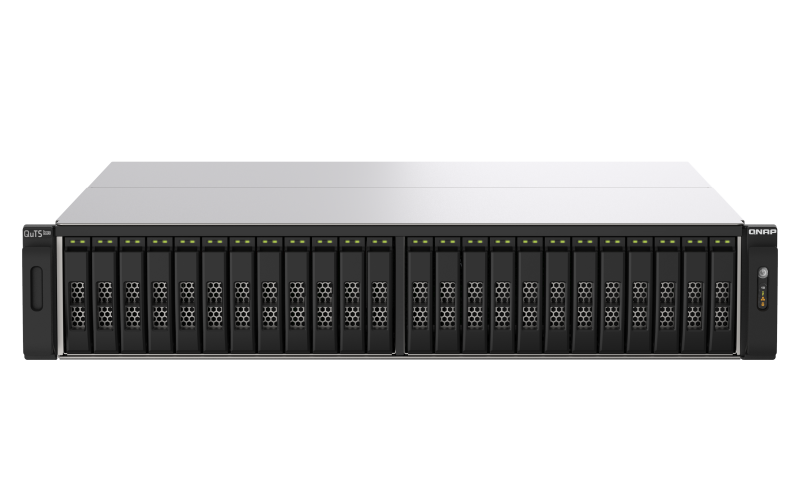

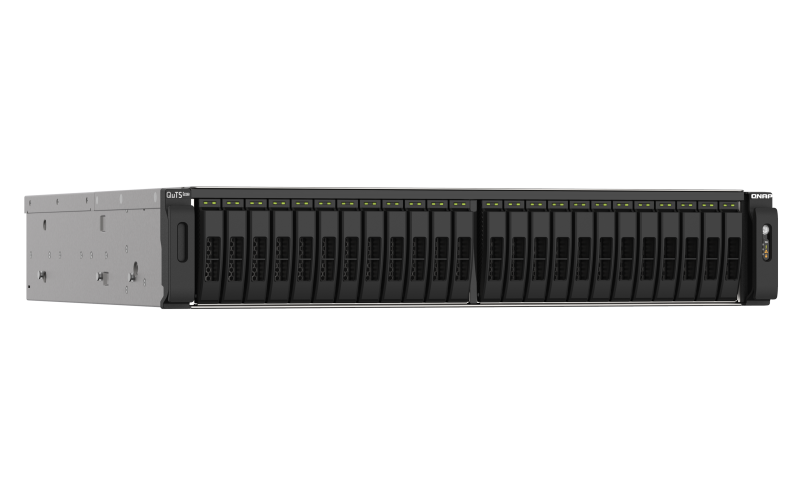

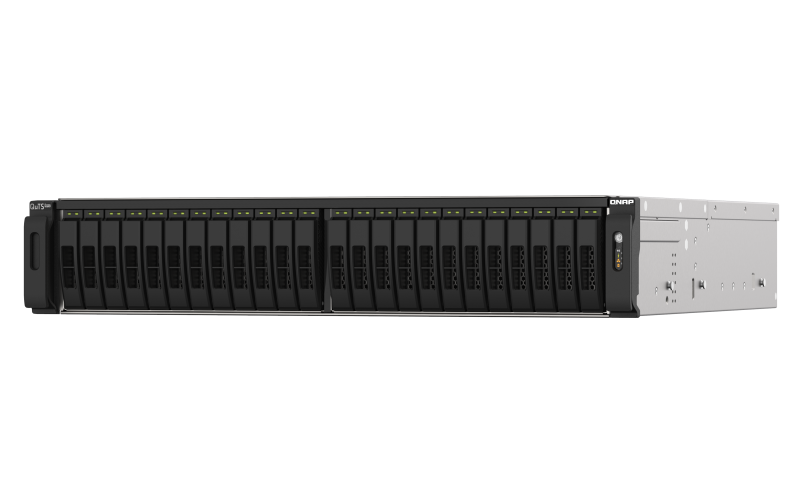

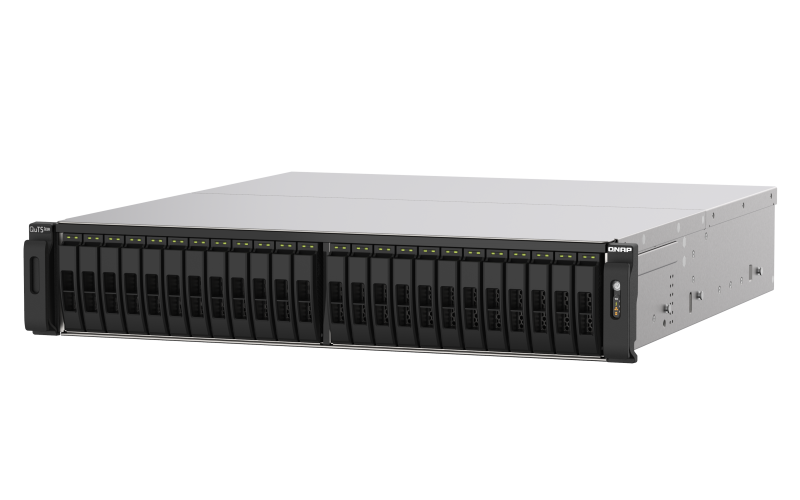

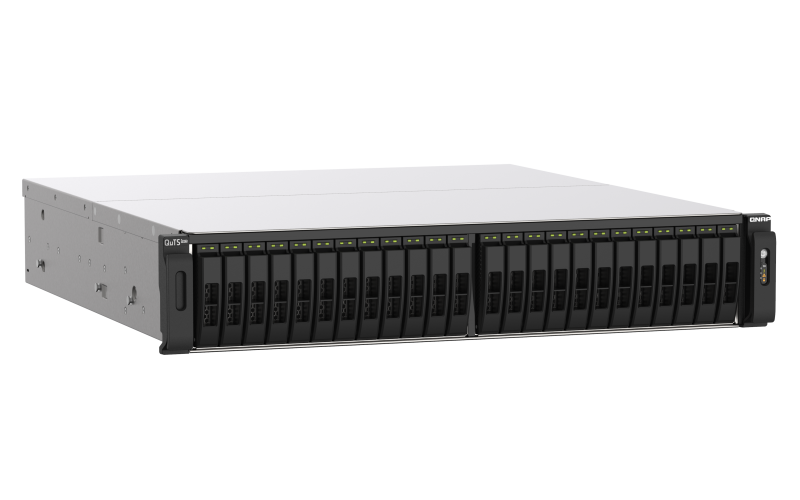

    2U 机架式 TS-h3088XU-RP 提供高性价比、可轻松入手的全快闪存储数组，可容纳 30 颗 2.5 英寸 SATA 6Gb/s 热插入固态硬盘，满足高性能、低延迟的关键存储应用。TS-h3088XU-RP 内置双端口 25GbE SFP28 SmartNIC 网络扩展卡与 4 端口 2.5GbE 网络传输，支持 PCIe 高扩充性以及 PB 等级的存储容量扩充，充分满足效率虚拟化、云端应用、数据存储平台、数据备份，以及可供数千人同时使用的高性能文件服务器等企业需求。搭配 ZFS卓绝的数据减量功能与 SSD 优化技术，让您的每 TB 快闪存储可存储更多数据，存储资源效益充分发挥！

    • 支持实时重复数据删除和压缩、Pool Over-provisioning 与 TRIM，强化 SSD 性能与使用寿命。

    • 提供双端口 25GbE SFP28 与四端口 2.5GbE 高速传输，加速虚拟化应用、密集文件存取，与高速备份/还原。

    • 多个 PCIe Gen 3 高速扩展槽，可弹性安装 5/10/25/40GbE 网络卡、QM2 扩展卡或 Fibre Channel 扩展卡提高应用性能。

    • 支持虚拟化存储与运行虚拟机；集中化存储、备份、分享，及灾难复原。

    • 云存储网关整合 NAS 与主流云端服务，结合本机快取让存取云数据如同本地存取快速，加速企业数据上云落地。

    • 可逐步串接 16 台 SAS 12 Gb/s TL-1620Sep-RP 存储扩充设备，获得总存储容量高达 286 颗磁盘的 PB 级巨量空间，伴随企业需求一同成长。


    型号选择

    1. TS-h3088XU-RP-W1270-64G

      Intel® Xeon® W-1250 6 核心 / 12 线程 3.3 GHz 处理器 ( 超频上限 5.0 GHz)，64 GB DDR4 UDIMM ECC 内存 (4 x 16 GB)

    高性能需求应用的标准 IT 配备

    • 虚拟化

      面对非结构性的数据处理，可突破 I/O 密集应用的性能瓶颈，尤为适合大量虚拟化环境与桌面虚拟化 (VDI) 应用。

    • 数据库

      具备更低延迟与更高 IOPS 性能，让承载企业庞大业务系统与关键数据的数据服务器展现更快速的响应能力。

    • 影视产业 (M&E)

      满足流畅的 4K/8K 影音串流和后制，让数字媒体工作流享有更快的数据传输、存取与备份速度体验，产制流程效率更高。

    Intel® Xeon® W 处理器高频率、高运算力，DDR4 ECC 内存可扩充至 128 GB

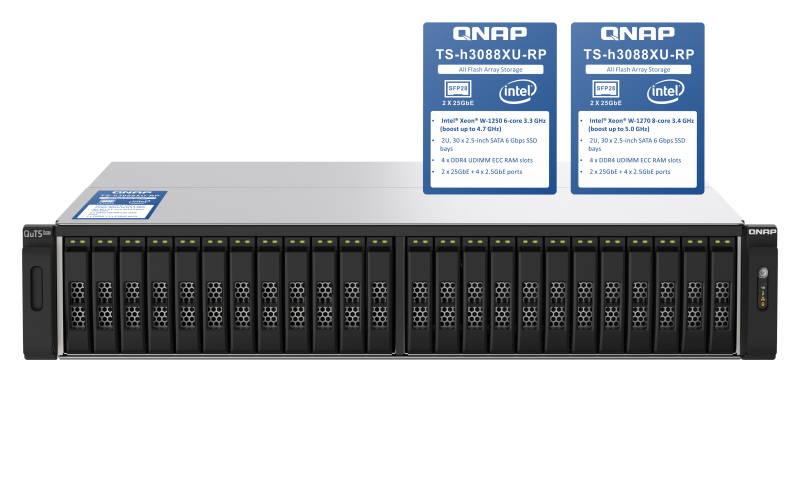

    TS-h3088XU-RP 提供 Intel® Xeon® W-1250 六核心与 Intel® Xeon® W-1270 八核心两款选择， 超频上限为 5.0 GHz，高频率、高运算力亦大幅提升 NAS 内置虚拟机性能；内置 Intel® AES-NI加密引擎，即使进行 AES 256-bit 加密加速时，依旧提供优异的数据访问速度，保护 NAS 数据安全同时维持系统有效运作。双通道 DDR4 ECC 内存架构能主动侦测并修正单一位 (single-bit) 错误，配备 4 条 Long-DIMM 插槽，让内存容量可扩充至 128 GB 以承担更高的工作负载。

    全快闪存储，性能更出彩

    TS-h3088XU-RP 推荐配置：

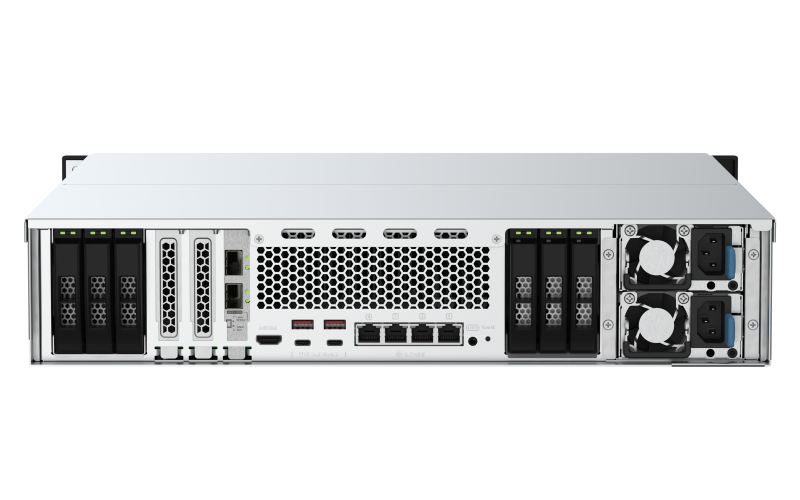

    机身前方 24 颗 SSD 组成 RAID 6 或 RAID 60 存储池 #2 (读写性能MAX)；后方 6 颗 SSD 组成 RAID 6 存储池 #1 (提供系统存储/本机程序安装/部分数据存储)。

    2 x 25GbE iSCSI, Random IOPS (4K), Compression On, Dedupe Off
    Read
    596000 IOPS
    Write
    345000 IOPS
    2 x 25GbE, Sequential Throughout (512K), Compression On, Dedupe Off
    Sequential Read
    5438 MB/s
    Sequential Write
    4937 MB/s

    测试于 QNAP 实验室，数据会因实际环境而有所不同。

    测试环境：
    NAS: TS-h3088XU-RP-W1270 with QuTS hero h4.5.1
    Volume type: Seagate IronWolf Pro 125 SSD *30 (24* SSDs for RAID 60 + 6* SSDs for RAID 6); NVIDIA® Mellanox Dual-port 25GbE NIC with ConnectX-4 Lx SmartNIC controller
    Client PC:
    2* Client PC simultaneously read and write 8GB file (= 16GB totally)
    Intel Xeon E-2124 4.3GHz CPU, 64GB DDR4 RAM, QXG-25G2SF-CX4, Windows® Server 2016

    TS-h3088XU-RP 支持的虚拟化认证


    双端口 NVIDIA NVIDIA® Mellanox 25GbE 高速传输力，支持 iSER 卸除传输

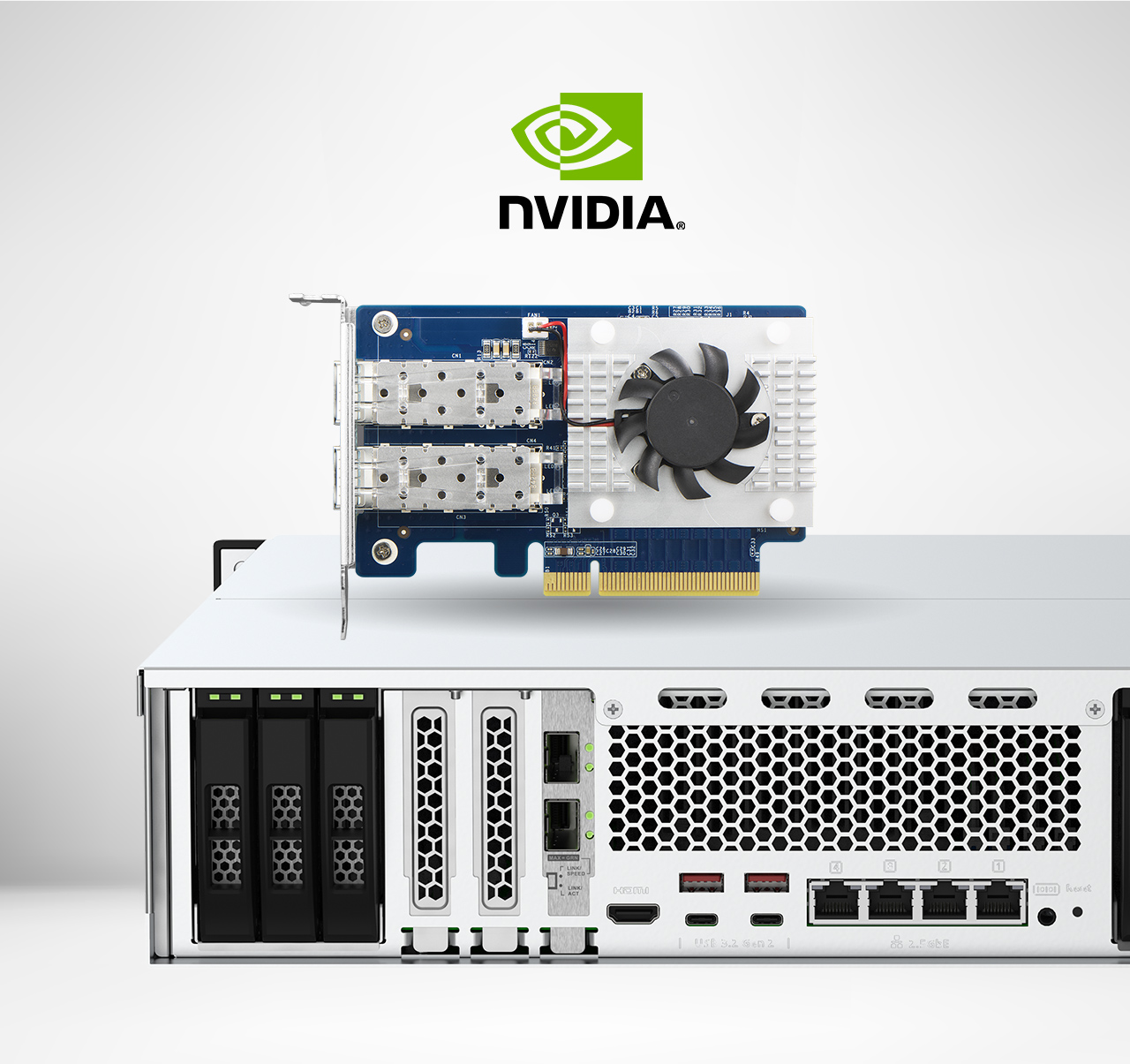

    TS-h3088XU-RP 提供 4 个 2.5GbE 网络端口 (向下兼容 1GbE)，并预载 1 张双接口 25GbE SFP28 网络扩展卡 (支持 25/10/1GbE)，其采用NVIDIA® Mellanox ConnectX-4 Lx SmartNIC 智能网络芯片，可支持 iSER (iSCSI Extensions for RDMA) 协议提升 VMware® ESXi 环境传输性能并大幅降低 CPU 负载。TS-h3088XU-RP 支持 Port Trunking 与 Auto-Negotiation 自动调整连接速度，高带宽数据传输，可让数千个终端使用者同时联机存取 TS-h3088XU-RP 中的数据，亦充分满足企业对虚拟化应用、大量文件存取、高速备份和复原，以及多媒体影音编辑与传输等高带宽作业的需求。搭配 QNAP 旗下多款网管型和非网管型 10GbE/2.5GbE 交换机，用精省预算打造流畅、安全、可扩充的高速网络环境。


    PCIe 弹性扩充，升级 40GbE 疾速体验

    TS-h3088XU-RP 配备 3 个 PCIe Gen 3 插槽 (其中一槽已预载一张双接口 25GbE 扩展卡)，可依您的需求弹性配置多种扩展卡，让应用更广、效率更高。



    TS-h3088XU-RP-W1250-32G下载产品规格表


    TS-h3088XU-RP-W1270-64G下载产品规格表


    CPUIntel® Xeon® W-1270 八核心 3.4 GHz 处理器 (睿频可达 5.0 GHz)
    CPU 架构64 位 x86
    浮点运算支持
    加密引擎 (AES-NI)
    硬件加速转文件支持
    系统内存64 GB UDIMM DDR4 ECC (4 x 16 GB)
    内存上限128 GB (4 x 32 GB)
    内存插槽4 x Long-DIMM DDR4
    针对双 DIMM 配置，需要使用成对相同的 DDR4 模块。
    闪存5 GB（双引导操作系统保护）
    硬盘插槽数正面：24 个 2.5 英寸 SATA 6Gb/s、3Gb/s
    背面：6 个 2.5 英寸 SATA 6Gb/s、3Gb/s
    支持硬盘类型2.5 英寸插槽：
    2.5 英寸 SATA 硬盘
    2.5 英寸 SATA 固态硬盘
    支持热拔插支持
    支持SSD 快取加速支持
    2.5 Gigabit 以太网络端口 (2.5G/1G/100M)4
    5 Gigabit 以太网络端口 (5G/2.5G/1G/100M)可选购网络扩展卡
    10 Gigabit 以太网络端口可选购网络扩展卡
    25 Gigabit 以太网络端口2
    网络唤醒 (WOL)
    仅支持 2.5GbE 端口
    巨帧封包支持
    PCIe 扩展槽3
    插槽 1：PCIe Gen3 x8 或 x4
    插槽 2：PCIe Gen3 x4
    插槽 3：PCIe Gen3 x4
    插槽 1 预装 25GbE 网络扩展卡。请为 25GbE 扩展卡保留这些插槽，以发挥理想性能。
    **插槽 1 在插槽 2 未使用时提供 PCIe Gen3 x8 的带宽，若插槽 2 使用中则提供 PCIe Gen3 x4 的带宽。
    USB 3.2 Gen 2 (10Gbps) 端口2 x Type-C USB 3.2 Gen 2 10Gbps
    2 x Type-A USB 3.2 Gen 2 10Gbps
    HDMI 输出1，HDMI 1.4b (高至 4096 x 2160 @ 30Hz)
    外形尺寸机架式
    LED 指示灯HDD、状态、10 GbE、网络、存储空间扩充端口状态
    按钮电源、系统重置
    尺寸 (高 x 宽 x 深)88.3 × 481.07 × 515.02 mm
    重量 (净重)12.26 kg
    重量 (总重)17.87 kg
    工作温度0 - 40°C (32°F - 104°F)
    存储温度-20 - 70°C (-4°F - 158°F)
    相对湿度5-95% RH (不凝结)，湿球：27˚C (80.6˚F)
    电源供应器550W (x2)，100-240V
    耗电量：硬盘休眠模式129.57 W
    耗电量：工作模式，典型值261.81 W
    通过硬盘满载测试。
    风扇3 个 (60mm)，12VDC
    噪音值53 db(A)
    系统警示蜂鸣器
    Max. Number of Concurrent Connections (CIFS) - with Max. Memory10,000
    注意：请仅使用 QNAP 内存模块，以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备，请使用规格相同的 QNAP 模块。
    警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
    * 噪音值测试环境：
    参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
    设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
    由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。


    Operating System

    QTS (嵌入式 Linux)

    Supported Client Operating Systems

    1. Apple Mac OS 10.10 or later

    2. Ubuntu 14.04 , CentOS 7, RHEL 6.6, SUSE 12 or later Linux

    3. IBM AIX 7, Solaris 10 or later UNIX

    4. Microsoft Windows 7, 8, and 10*

    Show more...
    Supported Browsers

    1. Apple Safari 7 or later

    2. Google Chrome

    3. Microsoft Internet Explorer 10 or later

    4. Mozilla Firefox

    Supported Languages

    Chinese (traditional and simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, and Turkish

    Supported File Systems

    1. Internal hard drive (ZFS)

    2. External hard drive (EXT3, EXT4, NTFS, FAT32, HFS+, and exFAT)
      Note: To use exFat you must purchase an exFAT driver license from License Center.

    Network & Virtual Switch

    1. TCP/IP: Dual stack (IPv4 and IPv6)

    2. Jumbo frame

    3. DHCP server and client

    4. RADVD

      Show more...
      Web Server

      1. HTTP/HTTPS Connections (TLS 1.0/1.1/1.2)

      2. Supports WebDAV Connection

      3. Supports Virtual Host (Max: 32)

      4. Importable SSL Certificate

      Security

      1. Network access protection with auto-blocking (SSH, Telnet, HTTP(S), FTP, CIFS/SMB, and AFP)

      2. Host access control for shared folders (CIFS/SMB)

      3. AES 256-bit folder-based encryptions which are validated by FIPS 140-2 CAVP (Cryptographic Algorithm Validation Program)

      4. 256-bit external drive encryption (AES)

      Show more...
      Storage Management

      1. RAID Hot Spare and Global Hot Spare

      2. RAID Rebuild Speed Customization

      3. Pool Over-provisioning

      4. SSD TRIM

        Show more...


        TS-h3088XU-RP

        TS-h3088XU-RP

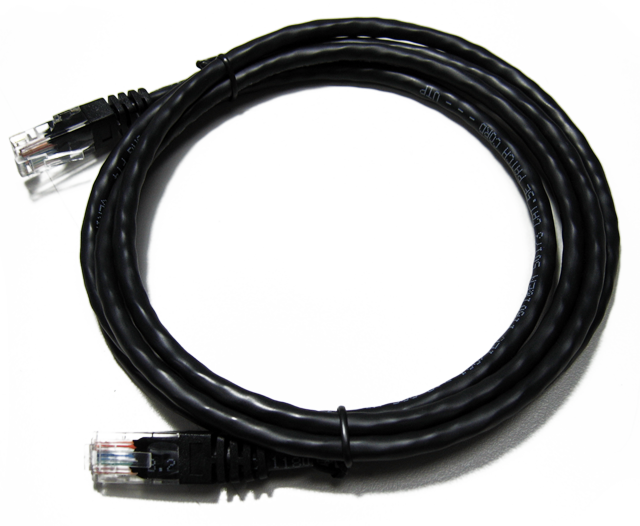

        以太网络线缆 x 1

        以太网络线缆 x 1

        电源线 x 2

        电源线 x 2

        十字螺丝 x 120 (适合 2.5 吋硬盘)

        十字螺丝 x 120 (适合 2.5 吋硬盘)

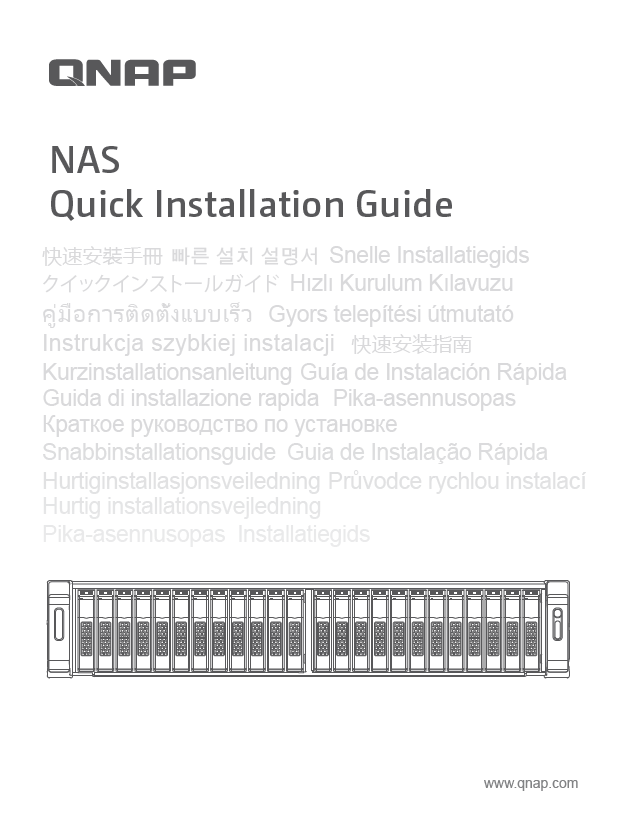

        快速安装手册 (QIG)

        快速安装手册 (QIG)
